Facettierte Körper subtrahieren

Mit dem Werkzeug „Subtrahieren“ wird der überschneidende BereichWenn mithilfe der Skizzierwerkzeuge Formen in 2D skizziert werden, entstehen durch geschlossene und sich schneidende Linien Bereiche. Diese Bereiche werden zu Volumenkörpern und Linien werden zu Kanten, wenn die Skizze mit dem Werkzeug "ZiehenWerkzeug zum Verformen bzw. Umformen einer Geometrie. Mit dem Werkzeug "Ziehen" können Flächen versetzt, gestreckt, gedreht, entlang eines Profils gezogen, um eine feste Bezugsgröße gedreht sowie Füll- und Verbindungsflächen erstellt werden. An Kanten können Verrundungen oder Fasen erzeugt und die Kanten können gestreckt werden. Nach dem Umwandeln einer Skizze in 3D wird durch Ziehen einer LinieEine gerade Linie, ein Bogen oder eine Freiformkurve, die im Skizziermodus bzw. auf einer Layoutebene gezeichnet wurde. Linien haben eine Länge, jedoch keinen Flächeninhalt. Wenn eine Skizze mit dem Werkzeug "Ziehen" in 3D gezogen wird, werden Linien zu Kanten. eine Oberfläche und durch Ziehen einer Oberfläche ein Volumenkörper erstellt." in 3D gezogen wird. zwischen zwei facettierten Körpern beziehungsweise zwischen einem facettieren KörperEin Volumenkörper oder eine Oberfläche. und einem VolumenkörperObjektJegliche von den Werkzeugen erkennbaren Elemente. Zu den 3D-Objekten gehören Ecken, Kanten, Flächen, Oberflächen, Volumenkörper, Layouts, Ebenen, Achsen und Ursprünge. Zu den 2D-Objekten gehören Punkte und Linien., das ein Volumen umschließt. Eine OberflächeZweidimensionales Objekt ohne Dicke (im Gegensatz zu einer FlächeSeite oder sonstige Oberfläche eines Volumenkörpers. Beispiele sind die innere Oberfläche einer Bohrung oder die sechs Seiten eines rechteckigen Volumenkörpers. Siehe "Oberfläche"., die Teil eines dreidimensionalen Objekts ist). Eine Oberfläche weist einen Flächeninhalt, jedoch kein Volumen auf. Siehe "Fläche". wird zu einem Volumenkörper, wenn diese ein Volumen umschließt. entfernt.

Bei der Subtraktion facettierter Körper handelt es sich um eine boolesche Operation, ähnlich des Werkzeugs „KombinierenEin Werkzeug, mit dem Formen getrennt oder zusammengefügt werden können.“ in der Registerkarte „Konstruieren“.

Bei „Booleschen“ Werkzeugen stets Folgendes beachten:

• Der erste facettierte Körper, den Sie auswählen, wird durch den zweiten Körper ersetzt
• Der zweite facettierte Körper wird dabei von dem Ersten „aufgebraucht“
• Nach der Operation ist der erste facettierte Körper noch immer im StrukturbaumAnzeige im Fensterbereich "Struktur", in der die einzelnen Objekte in der Konstruktion aufgeführt sind. Die Knoten des Strukturbaums können auf- und eingeklappt werden, um die Objekte anzuzeigen. Objekte können umbenannt, erstellt, bearbeitet, ersetzt und gelöscht werden. Außerdem ist die Arbeit mit Komponenten möglich. vorhanden, der zweite jedoch nicht

Facettierte Körper subtrahieren:

1. Auf das Werkzeug Subtrahieren klicken
2. Den ersten facettierten Körper auswählen
   • Der erste facettierte Körper wird dabei blau hervorgehoben
3. Einen zweiten facettierten Körper oder einen Volumenkörper als SchnittobjektWenn mit dem Werkzeug "Kombinieren" ein Volumenkörper oder eine Oberfläche aufgespalten wird, entspricht das Schnittobjekt dem Volumenkörper oder der Oberfläche, mit dem bzw. der das ZielDas auszuschneidende Objekt, wenn mithilfe des Werkzeugs "Kombinieren" ein Volumenkörper oder eine Oberfläche aufgespalten werden soll. geschnitten wird. Mit der Werkzeughilfe "Schneidendes ElementTerminus für alle Objekte in einer 2D-Skizze bzw. in einer 3D-Zeichnung. auswählen" kann das Schnittobjekt ausgewählt werden. auswählen oder mehrere Schnittobjekte mit der Auswahlbox auswählen
4. Der zweite Körper wird dabei vom ersten subtrahiert

Optionen

Bei der Subtraktion von Körpern stehen die folgenden Optionen zur Verfügung:

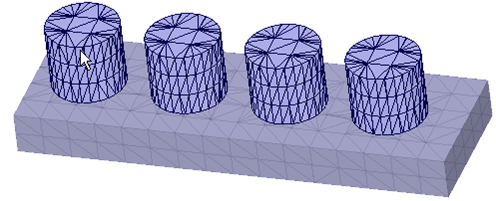

Gemusterte Komponenten werden durch das Werkzeug "Boolesch" vorausgewählt. Im Beispiel unten wurden die Zylinder als ein Muster ausgeführt. Das Hervorheben eines Musterelements hebt das gesamte Muster hervor.
