Facettierte Körper organisieren



Im Menü „Organisieren“ stehen die folgenden Werkzeuge zur Organisation von facettierten Körpern und Bereichen zur Verfügung.



Mit dem Werkzeug Separieren wird jeder von einem facettierten KörperClosed abgetrennte BereichClosed in einzelne facettierte Körper separiert. Eine typische Anwendung dieses Werkzeugs besteht darin, die inneren und äußeren Bereiche eines umhüllten facettierten Körpers zu separieren.

Mit dem Werkzeug Alle separieren werden alle in der KonstruktionClosed enthaltenen facettierten Körper, die über abgetrennte Bereiche verfügen, in individuelle facettierte Körper separiert. Dies käme beispielsweise bei Konstruktionen mit zahlreichen umhüllten facettierten Körpern zum Einsatz.

Mit dem Werkzeug Verbinden können mehrere facettierte Körper zu einem einzelnen Körper kombiniert und, sofern möglich, zusammengeheftet werden.



Ein einzelner facettierter Körper kann dabei eine beliebige Anzahl von Bereichen enthalten. Ein häufiges Beispiel ist ein umhüllter facettierter Körper, der sowohl einen inneren als auch einen äußeren facettierten Bereich in einem Körper aufweist. Ein anderes Beispiel ist ein SpaceClaim-Modell, das mehrere separate VolumenkörperClosed enthält und als STL-DateiClosed gespeichert wurde. Das Modell wird als einzelner facettierter Körper in SpaceClaim importiert, der jedoch mehrere separate facettierte Bereiche aufweist.

Werkzeug „Separieren“:



  1. Auf das Werkzeug Separieren klicken
  2. Die Werkzeughilfe Gehäuse auswählen verwenden, um einen umhüllten facettierten Körper auszuwählen und zu separieren.
  3. Die Werkzeughilfe Netze auswählen verwenden, um einen facettierten Körper mit abgetrennten Bereichen auszuwählen und diese zu separieren.
  4. Eine Facettenhülle oder einen Facettenbereich auswählen.
  5. Die Auswahl wird dann in einen separaten facettierten Körper umgewandelt.

Werkzeughilfen

Die folgenden WerkzeughilfenClosed werden helfen, Sie durch das Verfahren zu führen. Die Registerkarte-Taste verwenden, um durch die Registerkarten zu navigieren. Sobald sich die Werkzeughilfe umschaltet, kann sich der Cursor ändern, um die aktive Hilfe widerzuspiegeln.



Die Werkzeughilfe Gehäuse auswählen ist standardmäßig aktiviert. Hiermit können Sie ein Gehäuse auswählen und von ihrem facettierten Körper separieren.

Mit der Werkzeughilfe Facettierte Körper auswählen einen facettierten Körper auswählen und diesen in zahlreiche Teilbereiche separieren.

Optionen

Mit Hilfe der folgenden Optionen kann ausgewählt werden, welche Bereichsarten berücksichtigt werden sollen:

Zu viele Verbindungen

Facettenbereiche mit zu vielen Verbindungen berücksichtigen (sprich: Bereiche, die an einer einzelnen KanteClosed bzw. einem einzelnen PunktClosed verbunden sind)

Verbunden Nur Facettenbereiche mit normalen Verbindungen berücksichtigen

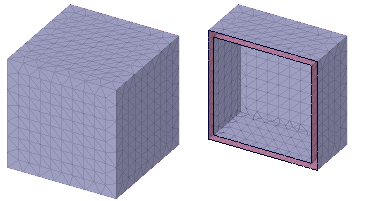

ClosedBeispiel: Separieren

Werkzeug „Alle separieren“:

  1. Klicken Sie auf das Werkzeug Alle separieren oder klicken Sie im StrukturbaumClosed mit der rechten Maustaste auf einen facettierten Körper und wählen Sie anschließend Alle separieren aus.
  2. Dabei werden alle Facettenbereiche in allen facettierten Körpern in separate facettierte Körper umgewandelt.

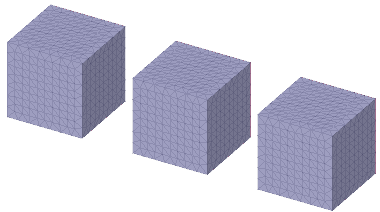

In der Abbildung unten wird ein einfaches Beispiel für einen einzelnen facettierten Körper mit zahlreichen abgetrennten Bereichen angezeigt.

Werkzeug „Verbinden“:

  1. Auf das Werkzeug Verbinden klicken
  2. Die Werkzeughilfe Facettierte Körper auswählen verwenden, um ausgewählte Körper nacheinander zu verbinden.

    1. Einen Körper auswählen, der als Zielkörper verwendet werden soll. Alle nachfolgend ausgewählten Körper werden somit zu dem Zielkörper hinzugefügt.
    2. Mit dem Zielkörper zu verbindende Körper auswählen.
  3. Die Werkzeughilfe Zielnetz auswählen verwenden, um alle facettierten Körper mit dem ausgewählten Zielkörper zu verbinden.
    1. Den Zielkörper auswählen.
    2. Alle weiteren facettierten Körper werden automatisch mit dem Zielkörper verbunden.

Werkzeughilfen

Die folgenden Werkzeughilfen werden helfen, Sie durch das Verfahren zu führen. Die Registerkarte-Taste verwenden, um durch die Registerkarten zu navigieren. Sobald sich die Werkzeughilfe umschaltet, kann sich der Cursor ändern, um die aktive Hilfe widerzuspiegeln.



Die Werkzeughilfe Facettierte Körper auswählen ist standardmäßig aktiviert. Werkzeughilfe verwenden, um facettierte Körper nacheinander zu verbinden. Der erste ausgewählte Körper dient dabei als Zielkörper, mit dem alle weiteren ausgewählten Körper verbunden werden.

Die Werkzeughilfe Facettierten Körper als Zielkörper auswählen verwenden, um einen facettierten Körper als Zielkörper festzulegen. Alle weiteren facettierten Körper werden daraufhin automatisch mit dem Zielkörper verbunden.
