Überlappende Flächen

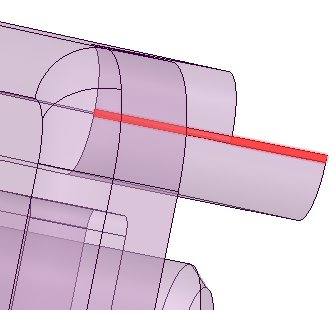

Mit dem Werkzeug Überlappende Flächen können überlappende Flächen erkannt werden. Die folgende Abbildung zeigt ein importiertes Oberflächenmodell. Die untere FlächeClosed ragt über den Berührungspunkt mit der oberen Fläche hinaus.





Überlappende Flächen

Überlappende Flächen suchen

  1. Das zu überprüfende Modell öffnen.

  2. Auf der Registerkarte "Vorbereiten" im Menü "Erkennen" auf Überlappende Flächen klicken.
  3. Alle überlappenden Flächen werden hervorgehoben.
