Lockern von Oberflächen

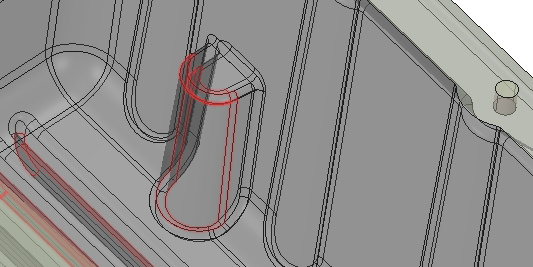

Mit dem Werkzeug "Lockern" werden Oberflächen, die zu viele Kontrollpunkte haben, gesucht und die Anzahl der Punkte reduziert. Das Reduzieren der Anzahl der Kontrollpunkte "lockert" die Oberflächen und macht sie stabiler.

Lockern einer Oberfläche

1. Auf "Lockern" in der Gruppe "Anpassen" der Registerkarte "Reparieren" klicken.

2. (Optional) Auf die Werkzeughilfe "Form auswählen" klicken, um die zu lockernden Oberflächen, die nicht automatisch erkannt werden, auszuwählen.

3. Auf die Werkzeughilfe "Problem auswählen" klicken und auf eine hervorgehobene OberflächeZweidimensionales ObjektJegliche von den Werkzeugen erkennbaren Elemente. Zu den 3D-Objekten gehören Ecken, Kanten, Flächen, Oberflächen, Volumenkörper, Layouts, Ebenen, Achsen und Ursprünge. Zu den 2D-Objekten gehören Punkte und Linien. ohne Dicke (im Gegensatz zu einer FlächeSeite oder sonstige Oberfläche eines Volumenkörpers. Beispiele sind die innere Oberfläche einer Bohrung oder die sechs Seiten eines rechteckigen Volumenkörpers. Siehe "Oberfläche"., die Teil eines dreidimensionalen Objekts ist). Eine Oberfläche weist einen Flächeninhalt, jedoch kein Volumen auf. Siehe "Fläche". zum Lockern klicken oder auf die Werkzeughilfe "Abschließen" klicken, um alle hervorgehobenen Oberflächen zu lockern.

Werkzeughilfen

Die folgenden WerkzeughilfenFunktionen, die für das ausgewählte Werkzeug spezifisch sind. werden helfen, Sie durch das Verfahren zu führen. Die Registerkarte-Taste verwenden, um durch die Registerkarten zu navigieren. Sobald sich die Werkzeughilfe umschaltet, kann sich der Cursor ändern, um die aktive Hilfe widerzuspiegeln.

	Die Werkzeughilfe Problem auswählen ist standardmäßig aktiviert. Mit dieser Werkzeughilfe können Problembereiche ausgewählt werden, die automatisch vom Werkzeug gefunden werden.
	Mit der Werkzeughilfe Formen auswählen können Flächen und Kurven ausgewählt werden, die nicht automatisch gefunden wurden. Die Strg-Taste gedrückt halten, um mehrere Objekte auszuwählen, oder die Objekte im Grafikbereich mit der Auswahlbox auswählen.
	Mit der Werkzeughilfe Problem ausschließen können Bereiche vom Auswählen und Reparieren ausgeschlossen werden.
	Die Werkzeughilfe Abschließen ersetzt alle hervorgehobenen Oberflächen durch neue, auf den Reparaturoptionen basierenden Oberflächen.

Suchoptionen

• Maximaler Abstand: Sucht Flächen, die weniger Kontrollpunkte haben als der spezifizierte Abstand voneinander in beiden Richtungen.
• Mindestanzahl der Punkte:Sucht Flächen mit mehr als der spezifizierten Anzahl an Kontrollpunkten in beiden Richtungen.

Reparaturoptionen

• Punktdichte: Punktdichte, die beim Lockern der Oberfläche angewendet werden soll.
