Auswahl durch Färben

Der ModusEs gibt drei Konstruktionsmodi: Skizziermodus, Schneiden-Modus und 3D-Modus. Zwischen diesen Modi kann jederzeit gewechselt werden. Mit Farbe befindet sich im Menü des Werkzeugs "Auswählen" im Menü "Bearbeiten" auf der Registerkarte "Konstruktion2D- oder 3D-Modell, das mindestens eine KomponenteObjektJegliche von den Werkzeugen erkennbaren Elemente. Zu den 3D-Objekten gehören Ecken, Kanten, Flächen, Oberflächen, Volumenkörper, Layouts, Ebenen, Achsen und Ursprünge. Zu den 2D-Objekten gehören Punkte und Linien. in einer Konstruktion, einschließlich der Komponente auf der obersten Strukturebene der Konstruktion. Jede Komponente besteht aus einer beliebigen Anzahl von Objekten, z. B. Volumenkörper und Oberflächen, und kann Subkomponenten umfassen. Eine Komponente kann als Teil betrachtet werden. Komponenten können in getrennten Dateien gespeichert werden. Eine externe Komponente ist eine andere Konstruktion, die als Komponente in die Konstruktion eingefügt wird. Durch Festlegen der Komponente als "intern" wird verhindert, dass an der externen Komponentendatei Änderungen vorgenommen werden. Externe Komponenten können auch durch Speichern der betreffenden Komponente als separate Datei erstellt werden. Siehe "Lightweight-Komponenten", "BaugruppeHierarchie von Komponenten und Unterkomponenten, die in einer Konstruktion in Beziehung zueinander stehen, wie im Strukturbaum dargestellt. Bei der Fertigung eine Einheit, die aus gefertigten Teilen zusammengesetzt ist. Siehe "Werkzeug 'Baugruppe'", "Komponente"" auf der obersten Strukturebene enthält." sowie im Radialmenü. Der Zugriff auf dieses Menü ist bei den meisten aktivierten Werkzeugen möglich. Wenn z. B. der Auswahlmodus geändert werden soll, während das Werkzeug "ZiehenWerkzeug zum Verformen bzw. Umformen einer Geometrie. Mit dem Werkzeug "Ziehen" können Flächen versetzt, gestreckt, gedreht, entlang eines Profils gezogen, um eine feste Bezugsgröße gedreht sowie Füll- und Verbindungsflächen erstellt werden. An Kanten können Verrundungen oder Fasen erzeugt und die Kanten können gestreckt werden. Nach dem Umwandeln einer Skizze in 3D wird durch Ziehen einer LinieEine gerade Linie, ein Bogen oder eine Freiformkurve, die im Skizziermodus bzw. auf einer Layoutebene gezeichnet wurde. Linien haben eine Länge, jedoch keinen Flächeninhalt. Wenn eine Skizze mit dem Werkzeug "Ziehen" in 3D gezogen wird, werden Linien zu Kanten. eine Oberfläche und durch Ziehen einer Oberfläche ein Volumenkörper erstellt." aktiv ist, einfach auf den Pfeil unter "Auswählen" klicken. Das Werkzeug "Ziehen" bleibt aktiv.

Im GrafikfensterBereichWenn mithilfe der Skizzierwerkzeuge Formen in 2D skizziert werden, entstehen durch geschlossene und sich schneidende Linien Bereiche. Diese Bereiche werden zu Volumenkörpern und Linien werden zu Kanten, wenn die Skizze mit dem Werkzeug "Ziehen" in 3D gezogen wird. der Benutzeroberfläche, in dem das Modell bzw. die Baugruppe angezeigt wird. Auch als "Arbeitsplatz" bezeichnet. können Flächen, Kanten und Skizzenkurven durch das "Färben" von benachbarten Flächen und Kanten mithilfe dieses Auswahlmodus ausgewählt werden. Beim Färben werden die Objekte hervorgehoben, sodass klar ersichtlich ist, was ausgewählt wird.

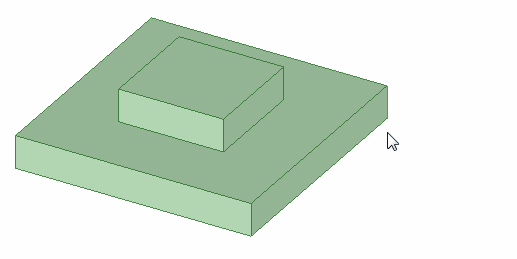

In der folgenden Animation wird der Farbmodus mit dem AuswahlfilterDropdown-Liste in der Statusleiste, mit der die Auswahl von Objekten eingeschränkt werden kann. Es werden nur die aktivierten Objekttypen ausgewählt, beispielsweise nur Flächen und Kanten. verwendet, um in der unteren Box nur die Kanten auszuwählen. Kanten werden ausgewählt, wenn die Maus über sie bewegt wird. Die Maustaste kann jederzeit losgelassen werden, um die hervorgehobenen Flächen oder Kanten auszuwählen.

Auswahl durch Färben

1. Auf den Pfeil neben dem Werkzeug Auswählen klicken und dann auf Mit Farbe klicken oder im Grafikfenster klicken und die Maustaste gedrückt halten, um das Radialmenü zu aktivieren, und dann Farbe auswählen.

2. (Optional) Den Typ der ausgewählten Objekte mithilfe von Auswahlfilter in der Statusleiste ändern.

   Die Option Intelligent ist standardmäßig und nach dem Wechsel zu einem anderen Werkzeug aktiviert. Wenn die Option Intelligent aktiviert ist, wird das oberste aktivierte ElementTerminus für alle Objekte in einer 2D-Skizze bzw. in einer 3D-Zeichnung. in der Liste ausgewählt, das sich derzeit im Bereich der Auswahlbox oder des Lassos oder im gefärbten Bereich befindet. Durch das Erstellen einer Auswahlbox oder einer Freiform werden Objekte in der folgenden Reihenfolge ausgewählt:

   • In einem Konstruktionsfenster: FlächeSeite oder sonstige Oberfläche eines Volumenkörpers. Beispiele sind die innere Oberfläche einer Bohrung oder die sechs Seiten eines rechteckigen Volumenkörpers. Siehe "Oberfläche"., Kante3D-Objekt, das aus einer einzelnen äußeren Grenze eines Objekts besteht. Eine in 2D skizzierte Linie wird zu einer Kante, wenn die Skizze in 3D gezogen wird., Skizze, BeschriftungInformationen, die einer Zeichnung hinzugefügt werden können, beispielsweise Hinweise, BemaßungenWerte oder Ausdrücke, die zur präzisen Steuerung beim Erstellen und Ändern einer Konstruktion eingegeben werden. Es können alle Elemente, von Linien in Skizzen bis zu Flächen von Volumenkörpern, mit einer BemaßungBeschriftung in einer Zeichnung, die die Maße einer Kante oder einer Fläche angibt. Mit dem Werkzeug "Bemaßung" können Konstruktionen, das Zeichenblatt oder das 3D-MarkupFolien, die zur Verdeutlichung und Kommunikation von Unterschieden zwischen einzelnen Versionen einer Konstruktion erstellt werden können. mit Maßen versehen werden. versehen (maßlich bestimmt) werden. Siehe "Ordinatenbemaßungen", "Progressive Bemaßungen", "Linearbemaßung"., Formtoleranzen, Mittelpunkte und Stücklisten., EbeneKonstruktionsgeometrie, die aus einer flachen Oberfläche besteht. Ebenen können in 2D-Skizzen, in der Schnittdarstellung eines Modells und als neutrale Ebene für die Funktion zum Drehen um eine Bezugsgröße eingesetzt werden., AchseGerade Linie, um die sich ein Objekt dreht bzw. um die Objekte regelmäßig angeordnet sind. Siehe "Ausrichtungsachse"., PunktPosition im Skizzierraster. 2D-Objekt, das keine Höhe, Breite oder Länge aufweist. Der Ursprung, eine Achse und eine EckeSiehe "Verrundung" (innere Ecke) oder "Rundung" (äußere Ecke) sind Beispiele für Punkte. Mit dem Werkzeug "Punkt" kann ein Punkt im Skizzierraster skizziert werden. Punkte sind wichtige Bezüge für die Bemaßung, dienen zum Aufspalten und zum Festlegen von Punkten auf einer Linie oder Kurve, durch die ein 3-Punkt-Kreis gezogen werden soll.

   • In einem Zeichenfenster: Beschriftung, Skizze, Fläche, Kante, Ebene, Achse, Punkt

   Intelligent deaktivieren, um alle ausgewählten Objekttypen auszuwählen. Klicken, um die Typen der auszuwählenden Objekte auszuwählen oder zu löschen.

3. Auf das erste auszuwählende Objekt klicken und die Maustaste gedrückt halten.

4. Die Maus über benachbarte Flächen oder Kanten ziehen, die der Auswahl hinzugefügt werden sollen.

   Die ausgewählten Objekte werden hervorgehoben, wenn die Maus darüber bewegt wird.

   Wenn die Strg-Taste gedrückt gehalten wird, kann die Maus über ein Objekt bewegt werden, ohne dass es ausgewählt wird. Wenn die Maus über ein ausgewähltes Objekt bewegt wird, wird die Auswahl aufgehoben.

5. Die Maustaste loslassen, um die Auswahl abzuschließen.

   Wenn die Maustaste losgelassen wird, werden die Objekte ausgewählt.

Die Auswahl filtern

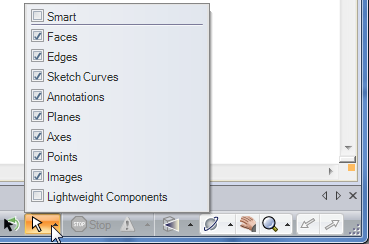

Die Auswahl mit dem Steuerelement "Auswahlfilter" in der Statusleiste filtern, wie in der Abbildung unten dargestellt. Mit der Option "Intelligent" wird gesteuert, wie Objekte bei Verwendung eines der Auswahlmodi "Box", "Lasso" oder "Farbe" im Konstruktionsbereich ausgewählt werden:

• Bei aktivierter Option "Intelligent" wird nur das oberste aktivierte Element in der Liste ausgewählt, das sich derzeit im Auswahlbereich befindet.

• Bei deaktivierter Option "Intelligent" werden alle aktivierten Elemente in der Liste ausgewählt, die sich derzeit im Auswahlbereich befinden.

Bei einem Wechsel zu einem anderen Werkzeug werden die Filterauswahlen gespeichert, die Option "Intelligent" ist jedoch aktiviert. Wenn die Option "Intelligent" deaktiviert wird, werden die zuvor aktivierten Elemente ausgewählt.
