SpaceClaim-Onlinehilfe

Umschläge

In der folgenden Tabelle werden die verfügbaren Typen für Umschläge (Falzungen) aufgeführt.

Umschläge können mit zwei grundlegenden Methoden erstellt werden.

• Anwendung auf eine ausgewählte Kante3D-Objekt, das aus einer einzelnen äußeren Grenze eines Objekts besteht. Eine in 2D skizzierte LinieEine gerade Linie, ein Bogen oder eine Freiformkurve, die im Skizziermodus bzw. auf einer Layoutebene gezeichnet wurde. Linien haben eine Länge, jedoch keinen Flächeninhalt. Wenn eine Skizze mit dem Werkzeug "Ziehen" in 3D gezogen wird, werden Linien zu Kanten. wird zu einer Kante, wenn die Skizze in 3D gezogen wird.
• ZiehenWerkzeug zum Verformen bzw. Umformen einer Geometrie. Mit dem Werkzeug "Ziehen" können Flächen versetzt, gestreckt, gedreht, entlang eines Profils gezogen, um eine feste Bezugsgröße gedreht sowie Füll- und Verbindungsflächen erstellt werden. An Kanten können Verrundungen oder Fasen erzeugt und die Kanten können gestreckt werden. Nach dem Umwandeln einer Skizze in 3D wird durch Ziehen einer Linie eine Oberfläche und durch Ziehen einer Oberfläche ein Volumenkörper erstellt. einer ausgewählten Kante

Wenn eine Wandung mit einem Umschlag verschoben wird, wird der Umschlag mit der Wandung verschoben.

Auf die Option Umschläge im Menü "Hervorheben" klicken, um alle Umschläge in der Blechkonstruktion hervorzuheben.

Umschlag mit dem Werkzeug "Falzung" erstellen

1. Eine Kante auswählen
   • Umschläge können nur an geraden Kanten mit rechtwinkligen geraden Stärkekanten erstellt werden.
   • An einer Kante, die keine StärkekanteKante über die Stärke einer Blechwandung. ist (z. B. eine Kante mit Fasen), kann kein Umschlag erstellt werden.

2. Ein Umschlagtyp aus der Dropdown-Liste "Falzung" auswählen.

3. Der Umschlag wird erstellt.

   • Einfache Umschläge werden um eine Wandungsstärke versetzt.

Umschlag dem Werkzeug "Ziehen" erstellen

1. Mit dem Dropdown-Menü "Falzung" kann der Standardtyp für Umschläge festgelegt werden.

2. Das Werkzeug "Ziehen" öffnen.

3. Eine Kante auswählen.
4. Den Inline-Ziehpfeil auswählen (nicht den Pfeil im Winkel von 90 Grad zur FlächeSeite oder sonstige Oberfläche eines Volumenkörpers. Beispiele sind die innere Oberfläche einer Bohrung oder die sechs Seiten eines rechteckigen Volumenkörpers. Siehe "Oberfläche".).
5. "Absetzkante" oder "Falzung" in der Mini-ToolbarGruppe von werkzeugspezifischen Optionen, die durch Klicken mit der rechten Maustaste in das Grafikfenster angezeigt werden kann. Es besteht auch Zugriff auf die Optionen im Fensterbereich "Optionen". auswählen.
6. Zurück über die Fläche ziehen, um den Umschlag zu erstellen.

Partiellen Kantenumschlag erstellen

1. Mit dem Dropdown-Menü "Falzung" kann der Standardtyp für Umschläge festgelegt werden.
2. Das Werkzeug "Ziehen" öffnen.
3. Eine Kante auswählen.
4. Die Kantenendziehpunkte (gelbe Kugeln) ziehen, um die Länge des Umschlags festzulegen.
5. Den Inline-Ziehpfeil auswählen (nicht den Pfeil im Winkel von 90 Grad zur Fläche).
6. "Absetzkante" oder "Falzung" in der Mini-Toolbar auswählen.
7. Zurück über die Fläche ziehen, um den Umschlag zu erstellen.

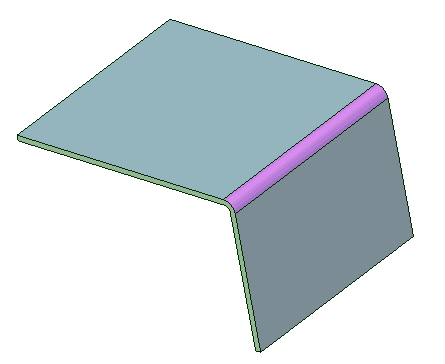

Umschlag mit mehreren Kanten erstellen

1. Mit dem Dropdown-Menü "Falzung" kann der Standardtyp für Umschläge festgelegt werden.
2. Das Werkzeug "Ziehen" öffnen.
3. Auf eine Kante doppelklicken, um eine KantenketteTangentenkette; eine fortlaufende Abfolge von Kanten, die miteinander verbunden sind. Durch Doppelklicken auf eine Kante in der Kette wird die gesamte Kette ausgewählt. vollständig auszuwählen.
4. Den Inline-Ziehpfeil auswählen (nicht den Pfeil im Winkel von 90 Grad zur Fläche).
5. "Absetzkante" oder "Falzung" in der Mini-Toolbar auswählen.
6. Zurück über die Fläche ziehen, um den Umschlag zu erstellen.

Umschlag mit dem Werkzeug "Verschieben" erstellen

1. Das Werkzeug "VerschiebenEin Werkzeug, mit dem Formen verschoben oder rotiert werden können." öffnen.

2. Die innere Wandung der Biegung auswählen.

   Eine Fläche, die durch eine andere Fläche verdeckt wird, ggf. mit dem Mausrad auswählen.

3. Die Wandung zurück auf die benachbarte Fläche drehen (siehe unten).

   Es wird automatisch eine Lücke von 0,0001 mm erstellt.

Umschlag bearbeiten

1. Einen oder mehrere Umschläge auswählen.
2. Eine Option aus dem Werkzeug "Falzung" auswählen.

   Es kann auch ein Umschlagtyp aus der Mini-Toolbar ausgewählt werden, oder der Umschlagtyp kann im Abschnitt "Blech" des Fensterbereichs "Eigenschaften" geändert werden. Je nachdem, welcher Umschlagtyp ausgewählt wurde, können die Werte für Länge, Höhe, Lücke und Durchmesser geändert werden.

   Wenn ein Umschlag ausgewählt ist, können auch die Parameter "Innerer Radius", "Biegeschritte", "VerkürzungswertHinzugefügte Menge an MaterialEigenschaft, die einem ObjektJegliche von den Werkzeugen erkennbaren Elemente. Zu den 3D-Objekten gehören Ecken, Kanten, Flächen, Oberflächen, Volumenkörper, Layouts, Ebenen, Achsen und Ursprünge. Zu den 2D-Objekten gehören Punkte und Linien. zugewiesen werden kann, bestehend aus Materialname und Attributen wie Dichte und Zugfestigkeit., um durch das Biegen von Blech hervorgerufene Änderungen auszugleichen. Die Zugabe ist erforderlich, um die beim Biegen von Blech auftretenden Längenänderungen auszugleichen." und "BiegeverkürzungWert zur Berechnung der abgewickelten Länge von Blech. Die Biegeverkürzung entspricht zweimal dem Abstand von der äußeren Formlinie bis zum Anfang der Biegung (dem Abtrag) abzüglich des Verkürzungswerts." des Umschlags im Abschnitt "Blech" des Fensterbereichs "Eigenschaften" geändert werden. Wenn der Verkürzungswert des Umschlags geändert wird, wird der Parameter „Biegeverkürzung“ ebenfalls automatisch aktualisiert. Dies ist abhängig von den anderen Parametern des Umschlags, darunter innerer Radius, Höhe oder Winkel.

   Wenn ein Umschlag ausgewählt ist, können auch die Parameter "Innerer Radius", "Biegeschritte", "Verkürzungswert" und "Biegeverkürzung" des Umschlags im Abschnitt "Blech" des Fensterbereichs "Eigenschaften" geändert werden. Wenn der Verkürzungswert des Umschlags geändert wird, wird der Parameter "Biegeverkürzung" ebenfalls automatisch aktualisiert, abhängig von den anderen Parametern des Umschlags, wie innerer Radius, Höhe oder Winkel.

Umschlag entfernen

Umschlag entfernen und die Form beibehalten

1. Den Umschlag auswählen.

2.  Keine im Werkzeug "Falzung" im Menü "Ändern" auf der Registerkarte "Blech" oder in der Mini-Toolbar auswählen.

   Der Umschlag wird entfernt. Beim Hervorheben von Umschlägen wird das Objekt nicht mehr hervorgehoben. Die Form bleibt erhalten und kann jetzt bearbeitet werden.

   Um einen Umschlag zu entfernen, kann auch FüllenMit dem Werkzeug "Füllen" können Formen vereinfacht ("bereinigt") werden, indem umliegende Flächen erweitert werden, um eine Auswahl aufzuheben. Der ausgewählte Bereich wird durch die umliegende Oberfläche bzw. den umliegenden Volumenkörper ausgefüllt (vervollständigt). im Menü "Bearbeiten" auf der Registerkarte "Konstruktion2D- oder 3D-Modell, das mindestens eine KomponenteObjekt in einer Konstruktion, einschließlich der Komponente auf der obersten Strukturebene der Konstruktion. Jede Komponente besteht aus einer beliebigen Anzahl von Objekten, z. B. Volumenkörper und Oberflächen, und kann Subkomponenten umfassen. Eine Komponente kann als Teil betrachtet werden. Komponenten können in getrennten Dateien gespeichert werden. Eine externe Komponente ist eine andere Konstruktion, die als Komponente in die Konstruktion eingefügt wird. Durch Festlegen der Komponente als "intern" wird verhindert, dass an der externen Komponentendatei Änderungen vorgenommen werden. Externe Komponenten können auch durch Speichern der betreffenden Komponente als separate Datei erstellt werden. Siehe "Lightweight-Komponenten", "BaugruppeHierarchie von Komponenten und Unterkomponenten, die in einer Konstruktion in Beziehung zueinander stehen, wie im Strukturbaum dargestellt. Bei der Fertigung eine Einheit, die aus gefertigten Teilen zusammengesetzt ist. Siehe "Werkzeug 'Baugruppe'", "Komponente"" auf der obersten Strukturebene enthält." ausgewählt oder erst mit der rechten Maustaste geklickt und dann im KontextmenüEine Liste von Funktionen in der Benutzeroberfläche, die speziell für den jeweiligen Vorgang verfügbar sind. Auf das Kontextmenü kann durch Klicken mit der rechten Maustaste im Grafikfenster zugegriffen werden. die Option Löschen ausgewählt werden.
