Suchen von kurzen Kanten

Mit dem Werkzeug Kurze Kanten werden Kanten gefunden, die eine angegebene Länge unterschreiten. Wenn die Konstruktion2D- oder 3D-Modell, das mindestens eine KomponenteObjektJegliche von den Werkzeugen erkennbaren Elemente. Zu den 3D-Objekten gehören Ecken, Kanten, Flächen, Oberflächen, Volumenkörper, Layouts, Ebenen, Achsen und Ursprünge. Zu den 2D-Objekten gehören Punkte und Linien. in einer Konstruktion, einschließlich der Komponente auf der obersten Strukturebene der Konstruktion. Jede Komponente besteht aus einer beliebigen Anzahl von Objekten, z. B. Volumenkörper und Oberflächen, und kann Subkomponenten umfassen. Eine Komponente kann als Teil betrachtet werden. Komponenten können in getrennten Dateien gespeichert werden. Eine externe Komponente ist eine andere Konstruktion, die als Komponente in die Konstruktion eingefügt wird. Durch Festlegen der Komponente als "intern" wird verhindert, dass an der externen Komponentendatei Änderungen vorgenommen werden. Externe Komponenten können auch durch Speichern der betreffenden Komponente als separate Datei erstellt werden. Siehe "Lightweight-Komponenten", "BaugruppeHierarchie von Komponenten und Unterkomponenten, die in einer Konstruktion in Beziehung zueinander stehen, wie im Strukturbaum dargestellt. Bei der Fertigung eine Einheit, die aus gefertigten Teilen zusammengesetzt ist. Siehe "Werkzeug 'Baugruppe'", "Komponente"" auf der obersten Strukturebene enthält. zur Ausführung von Simulationen vernetzt werden muss, wirken sich kurze Kanten auf die Netzqualität aus.

Werkzeughilfen

Die folgenden WerkzeughilfenFunktionen, die für das ausgewählte Werkzeug spezifisch sind. werden helfen, Sie durch das Verfahren zu führen. Die Registerkarte-Taste verwenden, um durch die Registerkarten zu navigieren. Sobald sich die Werkzeughilfe umschaltet, kann sich der Cursor ändern, um die aktive Hilfe widerzuspiegeln.

	Die Werkzeughilfe Problem auswählen ist standardmäßig aktiviert. Mit dieser Werkzeughilfe können Bereiche ausgewählt und Probleme behoben werden, die automatisch vom Werkzeug gefunden wurden.
	Mit der Werkzeughilfe Problem ausschließen können Bereiche vom Auswählen und Reparieren ausgeschlossen werden.
	Mit dem Werkzeug Abschließen werden alle restlichen Problembereiche oder die aktuell ausgewählten Bereiche repariert.

Kurze Kanten suchen

1. Im Menü "Entfernen" auf der Registerkarte "Vorbereiten" auf "Kurze Kanten" klicken.

2. Die Option "Maximallänge" festlegen oder den Standardwert übernehmen.

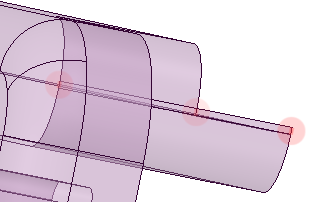

3. Kanten innerhalb der maximalen Längentoleranz werden hervorgehoben.

4. Auf Problembereiche klicken, um sie zu reparieren, oder auf die Werkzeughilfe Abschließen klicken.
