Schrumpfverpacken

Einige facettierte Modelle enthalten Lücken, die Probleme beim 3D-Drucken verursachen. Zum Beispiel, wenn Baugruppen sich aus mehreren befestigten Teilen zusammensetzen, aber kleine Lücken zwischen den Komponententeilen vorkommen. Das Werkzeug Schrumpfverpacken ermöglicht, ein einzelnes, facettiertes Modell zu erstellen, das zu einem 3D-Drucker gesendet werden kann. Wie der Name andeutet, erstellt die Schrumpfverpackung eine facettierte Umhüllung um das Modell, die die Lücken schließt.

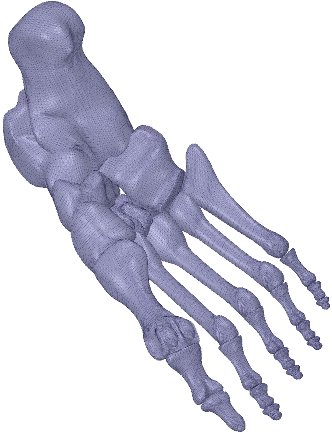

Der unten dargestellte menschliche Fuß ist ein facettiertes Modell aus gescannten Daten. Beachten Sie, dass sehr viele kleine Facettenbereiche vorhanden sind.

Erstellen einer Schrumpfverpackung

1. Ein facettiertes Modell, das Lücken enthält, öffnen. Das Fußmodell in diesem Beispiel hat kleine Lücken zwischen den Fußknochen.

2. Auf das Werkzeug „Schrumpfverpacken“ klicken
3. Gegebenenfalls die Optionen der Schrumpfverpackung ändern
4. Einen facettierten KörperEin Volumenkörper oder eine Oberfläche. im GrafikfensterBereichWenn mithilfe der Skizzierwerkzeuge Formen in 2D skizziert werden, entstehen durch geschlossene und sich schneidende Linien Bereiche. Diese Bereiche werden zu Volumenkörpern und Linien werden zu Kanten, wenn die Skizze mit dem Werkzeug "ZiehenWerkzeug zum Verformen bzw. Umformen einer Geometrie. Mit dem Werkzeug "Ziehen" können Flächen versetzt, gestreckt, gedreht, entlang eines Profils gezogen, um eine feste Bezugsgröße gedreht sowie Füll- und Verbindungsflächen erstellt werden. An Kanten können Verrundungen oder Fasen erzeugt und die Kanten können gestreckt werden. Nach dem Umwandeln einer Skizze in 3D wird durch Ziehen einer LinieEine gerade Linie, ein Bogen oder eine Freiformkurve, die im Skizziermodus bzw. auf einer Layoutebene gezeichnet wurde. Linien haben eine Länge, jedoch keinen Flächeninhalt. Wenn eine Skizze mit dem Werkzeug "Ziehen" in 3D gezogen wird, werden Linien zu Kanten. eine Oberfläche und durch Ziehen einer Oberfläche ein Volumenkörper erstellt." in 3D gezogen wird. der Benutzeroberfläche, in dem das Modell bzw. die BaugruppeHierarchie von Komponenten und Unterkomponenten, die in einer Konstruktion in Beziehung zueinander stehen, wie im Strukturbaum dargestellt. Bei der Fertigung eine Einheit, die aus gefertigten Teilen zusammengesetzt ist. Siehe "Werkzeug 'Baugruppe'", "Komponente" angezeigt wird. Auch als "Arbeitsplatz" bezeichnet. oder im StrukturbaumAnzeige im Fensterbereich "Struktur", in der die einzelnen Objekte in der Konstruktion aufgeführt sind. Die Knoten des Strukturbaums können auf- und eingeklappt werden, um die Objekte anzuzeigen. Objekte können umbenannt, erstellt, bearbeitet, ersetzt und gelöscht werden. Außerdem ist die Arbeit mit Komponenten möglich. auswählen
5. Auf Abschließen klicken, um die Schrumpfverpackung zu erstellen.

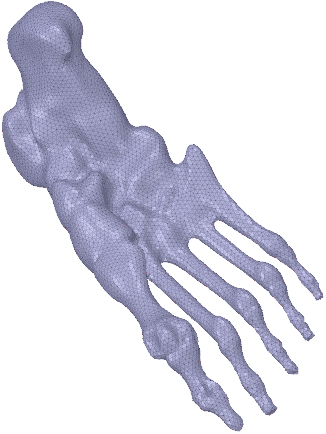

6. Die abgeschlossene Schrumpfverpackung wird unten dargestellt. Beachten Sie, wie die feinen Facettenbereiche in einem einzelnen facettierten Körper umhüllt wurden.

Werkzeughilfen

Die folgenden WerkzeughilfenFunktionen, die für das ausgewählte Werkzeug spezifisch sind. werden helfen, Sie durch das Verfahren zu führen. Die Registerkarte-Taste verwenden, um durch die Registerkarten zu navigieren. Sobald sich die Werkzeughilfe umschaltet, kann sich der Cursor ändern, um die aktive Hilfe widerzuspiegeln.

Optionen

Die folgenden Optionen sind für das Schrumpfverpacken verfügbar:

Example using the Select Tight-Fit Faces or Facets tool guide:

Nutzen Sie die Werkzeughilfe Flächen oder Facetten mit enger Einpassung auswählen, um die Facetten der Schrumpfverpackung in ausgewählten Bereichen zu regeln.

In dem folgenden Beispiel wird aufgeführt, wie die Werkzeughilfe funktioniert.



Ein Körper wurde zur Schrumpfverpackung ausgewählt.

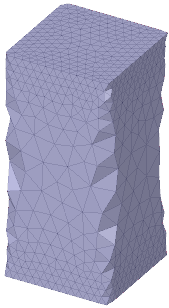

Die Standardeinstellungen erzeugen eine grobe Schrumpfverpackung.
Klicken Sie auf die Werkzeughilfe Flächen oder Facetten mit enger Einpassung auswählen; anschließend auf die Oberseite doppelklicken. An dieser Seite wird die Schrumpfverpackung nun eng anliegen.
Beachten Sie, wie die Facetten eng an der ausgewählten Seite anliegen. Denken Sie zudem daran, dass dieser Regelungseffekt als Funktion des Abstands von der ausgewählten Seite abfällt.

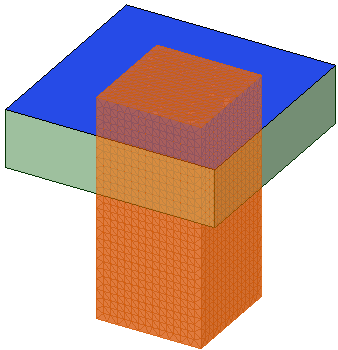

Nicht-facettierte „Hilfsformen“ können ebenso ausgewählt werden. Hierbei stimmt die Fläche des Blocks mit der facettierten Fläche überein.
Die Hilfsform erzielt denselben Effekt.

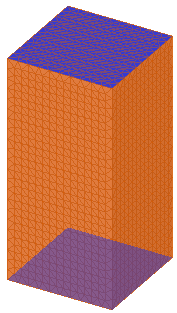

Dabei können auch mehrere Flächen ausgewählt werden.
Beide Flächen werden eng eingepasst.
.
Bei dem Bild rechts ist eine Sekundärgröße von 1 mm eingestellt. Beachten Sie, wie diese Einstellung die resultierende Schrumpfverpackung beeinflusst.

Nutzung einer sekundären Facettengröße



Wählen Sie zur Regelung der Facettengröße die Option Sekundärgröße aus und geben Sie einen Wert ein. In dem unten aufgeführten Bild ist eine Sekundärgröße von 10 mm für Facetten eingerichtet, die an der Oberseite erstellt werden.

Die Sekundärgröße ist besonders hilfreich zur Verfeinerung der Schrumpfverpackung, um die ursprüngliche Form beibehalten zu können. Ein Beispiel hierfür ist unten abgebildet.

Dieses facettierte Modell weist eine individuelle Profilform auf.
Bei einer standardmäßigen Lückengröße von 8 mm und keiner angegebenen Sekundärgröße erzeugt die Schrumpfverpackung eine sehr grobe Annäherung an das ProfilLinie im Raum; Umriss eines Objekts; zur Beschreibung von Objekten beim Ziehen entlang eines Profils oder Erstellen von Füll- und Verbindungsflächen..
Die Option Sekundärgröße aktivieren Geben Sie eine Sekundärgröße von 2 mm ein Auf die Werkzeughilfe Flächen oder Facetten mit enger Einpassung auswählen klicken Wählen Sie Facetten rund um das Profil aus, auf das die Sekundärgröße angewandt werden soll
Klicken Sie auf Abschließen und beachten Sie, wie die Sekundärgröße dem Profil folgt.

Schrumpfverpackung an Volumenkörpern verwenden

You can use the Shrinkwrap tool on solid bodies. Die folgende Abbildung zeigt ein einfaches Beispiel.

Der Volumenkörper wird schrumpfverpackt. Die obere Seite wird mit Hilfe der Werkzeughilfe Flächen oder Facetten mit enger Einpassung auswählen ausgewählt.
Die Facettierung der Schrumpfverpackung wird von den aktuellen Einstellungen des Werkzeugs Umwandeln geregelt.
