SpaceClaim-Onlinehilfe

Fangoptionen

Zum Skizzieren und Bearbeiten von Volumenkörpern können Fangparameter eingestellt werden. Die Einheiten für die Fangoptionen werden für alle neuen Dokumente in den Optionen für Einheiten festgelegt.

Fangoptionen anpassen

1. Im Menü Datei den Befehl SpaceClaim -Optionen auswählen, um das Fenster "Optionen" von SpaceClaim anzuzeigen.

2. Im Navigationsbereich links auf FangenEinschränken auf Objekte, Schritte in Winkel- und Linearinkrementen oder Rasterpunkte, während Volumenkörper skizziert oder bearbeitet werden. Das Fangverhalten kann unter "Datei > Optionen" angepasst werden. Durch Drücken der Umschalttaste beim Ziehen erfolgt das Fangen auf Grundlage der Fangeinstellungen. Wenn das Werkzeug "An Raster fangen" aktiviert ist, können Zeichenpunkte nur an den Rasterpunkten gesetzt werden. klicken.

3. Die Optionen auf der Seite ändern.

4. Auf OK klicken, um die Änderungen zu speichern und das Fenster zu schließen.

Beim Versuch, im FensterbereichFolgende Bereiche der Benutzeroberfläche, die ursprünglich entlang der linken Seite des Anwendungsfensters angezeigt werden: Fensterbereiche "Struktur", "LayerGruppierungsmechanismus für visuelle Merkmale wie Sichtbarkeit und Farbe. Objekte können zum Organisieren der Zeichnung auf Layern gruppiert werden. Layer sind besonders hilfreich, wenn Beschriftungsebenen ein- oder ausgeblendet werden sollen.", "Auswahl", "GruppenGruppen von Objekten, die auf der Registerkarte "Gruppen" angezeigt werden. Gruppen können aus beliebigen ausgewählten Objekten erstellt werden. Informationen wie Auswahl, Alt+Auswahl sowie zu Verschiebeankern, Achsen und Linearbemaßung werden zusammen mit der Gruppe gespeichert.", "Optionen" und "Eigenschaften". Diese Fensterbereiche können angedockt und abgelöst werden. "Optionen" oder im Dialogfeld "SpaceClaim-Optionen" einen Wert einzugeben, der außerhalb des Gültigkeitsbereichs liegt, wird neben dem Feld ein rotes Ausrufezeichen angezeigt. Durch Bewegen des Cursors über das Symbol wird ein Werkzeugtipp zur Erläuterung der gültigen Werte für die Option eingeblendet.

Inkrementoptionen für das Skizzieren auf dem Skizzierraster festlegen

1. Fangen im Winkel aktivieren, um das Fangen an Objekten während des Skizzierens zuzulassen.

2. Das Winkelinkrement eingeben, bis zu dem gefangen wird, wenn in den Werkzeugen "Auswählen", "VerschiebenEin Werkzeug, mit dem Formen verschoben oder rotiert werden können." und "Skizzieren" die Option An Winkel fangen ausgewählt ist.

Fangen an Objekten beim Skizzieren auf dem Skizzierraster aktivieren

1. Die Option Fangen in Skizzen ermöglichen aktivieren, um das Fangen an Objekten während des Skizzierens zuzulassen.

   Während des Skizzierens werden Objekte, an denen gefangen werden kann, hervorgehoben. Die Fangpunkte für die Skizzierwerkzeuge werden in der Statusleiste als Meldungen angezeigt.

2. Das Kontrollkästchen neben dem jeweiligen ElementTerminus für alle Objekte in einer 2D-Skizze bzw. in einer 3D-Zeichnung. in der Liste aktivieren, um festzulegen, an welchen Objekten beim Skizzieren gefangen werden kann:

   • LinieEine gerade Linie, ein Bogen oder eine Freiformkurve, die im Skizziermodus bzw. auf einer Layoutebene gezeichnet wurde. Linien haben eine Länge, jedoch keinen Flächeninhalt. Wenn eine Skizze mit dem Werkzeug "Ziehen" in 3D gezogen wird, werden Linien zu Kanten.: An Punkten auf Linien (an Schnittpunkten mit dem SkizzierrasterMuster aus Linien mit gleichmäßigem Abstand, das beim Skizzieren als Hilfsmittel dient. Das Skizzierraster erleichtert das Ausrichten und Zeichnen von Objekten. Die Einheiten und die Maschenweite des Rasters können eingestellt und die Darstellung der VolumenkörperObjektJegliche von den Werkzeugen erkennbaren Elemente. Zu den 3D-Objekten gehören Ecken, Kanten, Flächen, Oberflächen, Volumenkörper, Layouts, Ebenen, Achsen und Ursprünge. Zu den 2D-Objekten gehören Punkte und Linien., das ein Volumen umschließt. Eine OberflächeZweidimensionales Objekt ohne Dicke (im Gegensatz zu einer FlächeSeite oder sonstige Oberfläche eines Volumenkörpers. Beispiele sind die innere Oberfläche einer Bohrung oder die sechs Seiten eines rechteckigen Volumenkörpers. Siehe "Oberfläche"., die Teil eines dreidimensionalen Objekts ist). Eine Oberfläche weist einen Flächeninhalt, jedoch kein Volumen auf. Siehe "Fläche". wird zu einem Volumenkörper, wenn diese ein Volumen umschließt. im Skizzierraster kann ausgewählt werden.) fangen (durch Rechtecke angegeben)

   • Endpunkt: An allen Endpunkten fangen (durch Quadrate angegeben)

   • Mittelpunkt: An Mittelpunkten von Linien fangen (durch Dreiecke angegeben)

   • BogenGekrümmte Linie mit konstantem Radius; Teil eines Kreises. Siehe "Kreisbogen", "3-PunktPosition im Skizzierraster. 2D-Objekt, das keine Höhe, Breite oder Länge aufweist. Der Ursprung, eine Achse und eine EckeSiehe "Verrundung" (innere Ecke) oder "Rundung" (äußere Ecke) sind Beispiele für Punkte. Mit dem Werkzeug "Punkt" kann ein Punkt im Skizzierraster skizziert werden. Punkte sind wichtige Bezüge für die Bemaßung, dienen zum Aufspalten und zum Festlegen von Punkten auf einer Linie oder Kurve, durch die ein 3-Punkt-Kreis gezogen werden soll.-Bogen" und "Tangentialbogen".-/Kreismittelpunkt: An Mittelpunkten von Bogen und Kreisen fangen (durch Kreise angegeben)

   • Tangential von Endpunkt: An Punkten im Tangentialwinkel zu Endpunkten fangen (durch Tangentialhilfslinien angegeben)

   • Senkrecht von Endpunkt: An Punkten senkrecht zu Endpunkten fangen (durch senkrechte Hilfslinien angegeben)

   • Tangential/senkrecht von Linie: An Punkten im Tangentialwinkel und senkrecht zu Linien fangen (durch tangentiale und senkrechte Hilfslinien angegeben)

   • Parallel zu Linie: Linien parallel zur Skizzierlinie (durch Hervorhebung angegeben)

   • Parallel zu RasterSiehe "Skizzierraster": Fangen parallel zum Raster aktiviert, wenn "An Raster fangen" aktiviert ist

   • Raster: Fangen an Raster aktiviert

Inkrementoptionen für das Bearbeiten von Volumenkörpern festlegen

1. Lineares Fangen aktivieren, um die Fangpositionen auf lineare Inkremente einzuschränken, und das lineare Intervall für Werkzeugbewegungen im BereichWenn mithilfe der Skizzierwerkzeuge Formen in 2D skizziert werden, entstehen durch geschlossene und sich schneidende Linien Bereiche. Diese Bereiche werden zu Volumenkörpern und Linien werden zu Kanten, wenn die Skizze mit dem Werkzeug "ZiehenWerkzeug zum Verformen bzw. Umformen einer Geometrie. Mit dem Werkzeug "Ziehen" können Flächen versetzt, gestreckt, gedreht, entlang eines Profils gezogen, um eine feste Bezugsgröße gedreht sowie Füll- und Verbindungsflächen erstellt werden. An Kanten können Verrundungen oder Fasen erzeugt und die Kanten können gestreckt werden. Nach dem Umwandeln einer Skizze in 3D wird durch Ziehen einer Linie eine Oberfläche und durch Ziehen einer Oberfläche ein Volumenkörper erstellt." in 3D gezogen wird. "In Inkrementen" festlegen.

   Wenn das Linearinkrement beispielsweise auf 1 mm festgelegt wird, erfolgt das Ziehen in ganzen Millimetern und nicht in kleineren Schritten.

2. Fangen im Winkel aktivieren, um die Fangpositionen auf lineare Winkelschritte einzuschränken, und das Winkelintervall für Werkzeugbewegungen im Bereich "In Inkrementen" festlegen.

   Wenn beispielsweise das Winkelinkrement auf 5 Grad festgelegt ist, erfolgt die Bewegung in größeren Inkrementen als bei einem Winkelinkrement von 1 Grad.

Fangoptionen für das Bearbeiten von Volumenkörpern festlegen

1. Fangen an Volumenkörpern mit "Shift" ermöglichen aktivieren, um bei der Verwendung eines beliebigen Werkzeugs das Fangen bei gedrückter Umschalttaste zu aktivieren.

2. Das entsprechende Kontrollkästchen neben der jeweiligen Situation oder dem jeweiligen Objekt in der Liste aktivieren, um festzulegen, unter welchen Umständen das Fangen während des Bearbeitens von Volumenkörpern mit einem Werkzeug erfolgt:

   • Fläche parallel: An einer parallelen Fläche fangen

   • Parallel zu Fläche rotieren: Beim RotierenMit dem Werkzeug "Rotieren" kann die Konstruktion um 90° in der Bildschirmebene gedreht werden. Die Konstruktion kann im oder gegen den Uhrzeigersinn rotiert werden. Objekt: Mit dem Verschiebe-Werkzeug kann ein Objekt um eine AchseGerade Linie, um die sich ein Objekt dreht bzw. um die Objekte regelmäßig angeordnet sind. Siehe "Ausrichtungsachse". gedreht werden. an einer parallelen Fläche fangen

   • Senkrecht zu Fläche rotieren: Beim Rotieren an einer senkrechten Fläche fangen

   • Kante3D-Objekt, das aus einer einzelnen äußeren Grenze eines Objekts besteht. Eine in 2D skizzierte Linie wird zu einer Kante, wenn die Skizze in 3D gezogen wird.: An beliebiger Kante fangen

   • Zylinderradius: Am Radius eines Zylinders fangen

   • Rundungsradius: Beim Erstellen einer RundungGerundete Ecke am Schnittpunkt von zwei Linien oder Kanten. Als Rundung werden äußere Ecken bezeichnet; Innere Ecken werden als Verrundung bezeichnet. Rundungen und Verrundungen werden beide als Rundungen bezeichnet. Siehe "Verrundung", "Rundung mit konstantem Radius", "Rundung mit variablem Radius". deren Radius an den Wert einer vorhandenen Rundung in der KomponenteObjekt in einer Konstruktion, einschließlich der Komponente auf der obersten Strukturebene der Konstruktion. Jede Komponente besteht aus einer beliebigen Anzahl von Objekten, z. B. Volumenkörper und Oberflächen, und kann Subkomponenten umfassen. Eine Komponente kann als Teil betrachtet werden. Komponenten können in getrennten Dateien gespeichert werden. Eine externe Komponente ist eine andere Konstruktion, die als Komponente in die Konstruktion eingefügt wird. Durch Festlegen der Komponente als "intern" wird verhindert, dass an der externen Komponentendatei Änderungen vorgenommen werden. Externe Komponenten können auch durch Speichern der betreffenden Komponente als separate Datei erstellt werden. Siehe "Lightweight-Komponenten", "BaugruppeHierarchie von Komponenten und Unterkomponenten, die in einer Konstruktion in Beziehung zueinander stehen, wie im Strukturbaum dargestellt. Bei der Fertigung eine Einheit, die aus gefertigten Teilen zusammengesetzt ist. Siehe "Werkzeug 'Baugruppe'", "Komponente"" fangen.

Verrückungsoptionen festlegen

Mit dem Verrücken können Bemaßungswerte inkrementell mithilfe der Pfeiltasten geändert werden.

Abhängig vom gerade aktiven Werkzeug können eine oder zwei BemaßungenWerte oder Ausdrücke, die zur präzisen Steuerung beim Erstellen und Ändern einer Konstruktion eingegeben werden. Es können alle Elemente, von Linien in Skizzen bis zu Flächen von Volumenkörpern, mit einer BemaßungBeschriftung in einer Zeichnung, die die Maße einer Kante oder einer Fläche angibt. Mit dem Werkzeug "Bemaßung" können Konstruktionen, das Zeichenblatt oder das 3D-MarkupFolien, die zur Verdeutlichung und Kommunikation von Unterschieden zwischen einzelnen Versionen einer Konstruktion erstellt werden können. mit Maßen versehen werden. versehen (maßlich bestimmt) werden. Siehe "Ordinatenbemaßungen", "Progressive Bemaßungen", "Linearbemaßung". vorhanden sein.

Die aktive Bemaßung wird als Primärbemaßung betrachtet, und die inaktive ist die Sekundärbemaßung. Sie können den Status (aktiviert oder deaktiviert) der Bemaßungen mit der Tab-Taste umschalten.

Der Wert der Primärbemaßung kann mit dem Aufwärtspfeil erhöht und mit dem Abwärtspfeil verringert werden.

Der Wert der Sekundärbemaßung kann mit dem Rechtspfeil erhöht und mit dem Linkspfeil verringert werden.

Folgende drei Verrückungsinkremente können festgelegt werden:

• Normal: Das Verrückungsinkrement, wenn die Umschalttaste und eine Pfeiltaste gedrückt werden.

• Klein: Das Verrückungsinkrement, wenn die Alt- und die Umschalttaste und eine Pfeiltaste gedrückt werden.

• Groß: Das Verrückungsinkrement, wenn die Strg- und die Umschalttaste und eine Pfeiltaste gedrückt werden.

Beispiele

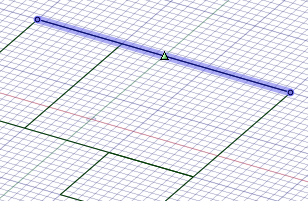

Am Mittelpunkt einer Linie fangen

Volumenkörper mit Fangen im Winkel von 15 Grad bearbeiten

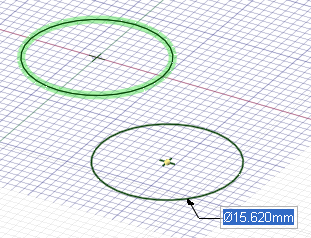

An einem vorhandenen Durchmesser fangen
