Kanten aufspalten

Mit dem Werkzeug "Kanten aufspalten" werden lagegleiche Kanten identifiziert und zusammengeführt, die nicht die Grenzen von neuen Flächen darstellen.

Zusammenführen von aufgespaltenen Kanten

1. Auf der Registerkarte "Reparieren" im Menü "Justieren" auf  Kanten aufspalten klicken.

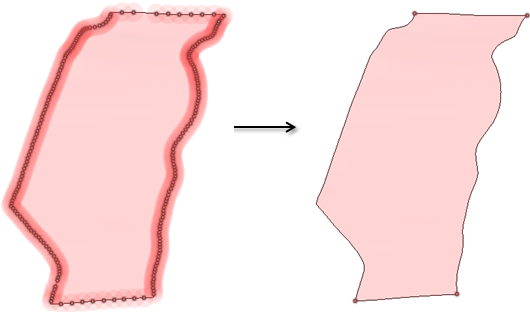

   Mit dem Werkzeug werden automatisch Überschneidungen identifiziert und hervorgehoben, wie in der Abbildung oben gezeigt.

2. Die zu ändernden Objekte auswählen:

   • Mit der Werkzeughilfe Problem auswählen die hervorgehobenen Bereiche auswählen, die geändert werden sollen. Der Cursor ändert sich in eine Hand, wenn die Maus über einen Problembereich bewegt wird. Diese Werkzeughilfe ist standardmäßig aktiviert.

   • Mit der Werkzeughilfe Formen auswählen werden Kanten ausgewählt, die nicht automatisch identifiziert wurden.

3. Mit den Optionen im Menü "Navigieren" können die Probleme einzeln nacheinander angezeigt werden, bevor sie behoben werden.

   • Auf Weiter oder Zurück klicken, um durch die einzelnen identifizierten Probleme zu navigieren und diese hervorzuheben.

   • Auf Bildschirmgröße zoomen auswählen, wenn die AnsichtAusrichtungseinstellungen, die auf die Konstruktion angewendet werden können, darunter der Drehwinkel, Verschiebungen und Zoomfaktor. Diese Einstellungen können einzeln vorgenommen werden, oder es kann eine der folgenden vorkonfigurierten Ansichten verwendet werden: "Trimetrisch", "Isometrisch", "Oben", "Unten", "Vorne", "Hinten", "Rechts", "Links". Es ist auch möglich, "Ansicht bestimmen" auszuwählen und auf eine FlächeSeite oder sonstige Oberfläche eines Volumenkörpers. Beispiele sind die innere Oberfläche einer Bohrung oder die sechs Seiten eines rechteckigen Volumenkörpers. Siehe "Oberfläche". zu klicken, um diese in der Draufsicht anzuzeigen. im Grafikbereich beim Klicken auf „Weiter“ oder „Zurück“ automatisch in das Problem hinein gezoomt werden soll.

4. Auf die Werkzeughilfe Abschließen klicken.

   SpaceClaim führt die hervorgehobenen Bereiche zusammen.

Optionen

Maximallänge

Die maximale Länge festlegen, um das Modell für aufgespaltene Kanten, die nicht länger als die spezifizierte Länge sind, zu suchen.

Minimaler Winkel:

Die Option "Minimaler Winkel" verwenden, um offene Kanten auf Oberflächen, die nahe einer TangenteLinieEine gerade Linie, ein Bogen oder eine Freiformkurve, die im Skizziermodus bzw. auf einer Layoutebene gezeichnet wurde. Linien haben eine Länge, jedoch keinen Flächeninhalt. Wenn eine Skizze mit dem Werkzeug "Ziehen" in 3D gezogen wird, werden Linien zu Kanten., die eine KurveIn 3D eine beliebige Linie im Raum. (BogenGekrümmte Linie mit konstantem Radius; Teil eines Kreises. Siehe "Kreisbogen", "3-PunktPosition im Skizzierraster. 2D-Objekt, das keine Höhe, Breite oder Länge aufweist. Der Ursprung, eine Achse und eine EckeSiehe "Verrundung" (innere Ecke) oder "Rundung" (äußere Ecke) sind Beispiele für Punkte. Mit dem Werkzeug "Punkt" kann ein Punkt im Skizzierraster skizziert werden. Punkte sind wichtige Bezüge für die Bemaßung, dienen zum Aufspalten und zum Festlegen von Punkten auf einer Linie oder Kurve, durch die ein 3-Punkt-Kreis gezogen werden soll.-Bogen" und "Tangentialbogen". oder Kreis) an nur einem Punkt berührt, ohne diese zu überkreuzen, und die am Berührungspunkt senkrecht auf dem Radius steht. Eine Linie kann tangential zu einer Kurve und ein Bogen tangential zu einer Linie oder Kurve gezeichnet werden. sind, zu erfassen. Eine offene Kante3D-Objekt, das aus einer einzelnen äußeren Grenze eines Objekts besteht. Eine in 2D skizzierte Linie wird zu einer Kante, wenn die Skizze in 3D gezogen wird. ist definiert als eine Kante, die außerhalb der Begrenzung einer OberflächeZweidimensionales ObjektJegliche von den Werkzeugen erkennbaren Elemente. Zu den 3D-Objekten gehören Ecken, Kanten, Flächen, Oberflächen, Volumenkörper, Layouts, Ebenen, Achsen und Ursprünge. Zu den 2D-Objekten gehören Punkte und Linien. ohne Dicke (im Gegensatz zu einer Fläche, die Teil eines dreidimensionalen Objekts ist). Eine Oberfläche weist einen Flächeninhalt, jedoch kein Volumen auf. Siehe "Fläche". liegt und nicht mit einer anderen Oberfläche verbunden werden kann. Diese Option muss für das Werkzeug aktiviert werden, damit es Kanten suchen kann.

Das Bild unten zeigt ein Beispiel der Verwendung der Option "Minimaler Winkel", um offene Kanten, die nahe einer Tangente sind, zu suchen. Nach der Reparatur der gefundenen Kanten werden diese tangential gemacht, wodurch durchgehende tangentiale Kanten entstehen.

Werkzeughilfen

Die folgenden WerkzeughilfenFunktionen, die für das ausgewählte Werkzeug spezifisch sind. werden helfen, Sie durch das Verfahren zu führen. Die Registerkarte-Taste verwenden, um durch die Registerkarten zu navigieren. Sobald sich die Werkzeughilfe umschaltet, kann sich der Cursor ändern, um die aktive Hilfe widerzuspiegeln.

	Die Werkzeughilfe Problem auswählen ist standardmäßig aktiviert. Mit dieser Werkzeughilfe können Problembereiche ausgewählt werden, die automatisch vom Werkzeug gefunden werden.
	Mit der Werkzeughilfe Formen auswählen können Punkte ausgewählt werden, die nicht automatisch gefunden wurden. Die Strg-Taste gedrückt halten, um mehrere Punkte auszuwählen, oder die Punkte im Grafikbereich mit der Auswahlbox auswählen.
	Mit der Werkzeughilfe Problem ausschließen können Bereiche vom Auswählen und Reparieren ausgeschlossen werden.
	Mit der Werkzeughilfe Abschließen werden alle hervorgehobenen Bereiche konsolidiert.
