Stil übertragen

Mit dem Werkzeug Stil übertragen können die Anzeigeeigenschaften von einem ObjektJegliche von den Werkzeugen erkennbaren Elemente. Zu den 3D-Objekten gehören Ecken, Kanten, Flächen, Oberflächen, Volumenkörper, Layouts, Ebenen, Achsen und Ursprünge. Zu den 2D-Objekten gehören Punkte und Linien. auf ein anderes übertragen werden. Das Werkzeug überträgt Farben und Transparenz intelligent von einem Objekttyp auf einen anderen.

Als ZielDas auszuschneidende Objekt, wenn mithilfe des Werkzeugs "Kombinieren" ein Volumenkörper oder eine Oberfläche aufgespalten werden soll. für das Werkzeug "Stil übertragen" kann eine KomponenteObjekt in einer Konstruktion, einschließlich der Komponente auf der obersten Strukturebene der Konstruktion. Jede Komponente besteht aus einer beliebigen Anzahl von Objekten, z. B. Volumenkörper und Oberflächen, und kann Subkomponenten umfassen. Eine Komponente kann als Teil betrachtet werden. Komponenten können in getrennten Dateien gespeichert werden. Eine externe Komponente ist eine andere Konstruktion, die als Komponente in die Konstruktion eingefügt wird. Durch Festlegen der Komponente als "intern" wird verhindert, dass an der externen Komponentendatei Änderungen vorgenommen werden. Externe Komponenten können auch durch Speichern der betreffenden Komponente als separate Datei erstellt werden. Siehe "Lightweight-Komponenten", "BaugruppeHierarchie von Komponenten und Unterkomponenten, die in einer Konstruktion in Beziehung zueinander stehen, wie im Strukturbaum dargestellt. Bei der Fertigung eine Einheit, die aus gefertigten Teilen zusammengesetzt ist. Siehe "Werkzeug 'Baugruppe'", "Komponente"" im StrukturbaumAnzeige im Fensterbereich "Struktur", in der die einzelnen Objekte in der Konstruktion aufgeführt sind. Die Knoten des Strukturbaums können auf- und eingeklappt werden, um die Objekte anzuzeigen. Objekte können umbenannt, erstellt, bearbeitet, ersetzt und gelöscht werden. Außerdem ist die Arbeit mit Komponenten möglich. ausgewählt werden. Farbe und Transparenz werden auf alle VolumenkörperObjekt, das ein Volumen umschließt. Eine OberflächeZweidimensionales Objekt ohne Dicke (im Gegensatz zu einer FlächeSeite oder sonstige Oberfläche eines Volumenkörpers. Beispiele sind die innere Oberfläche einer Bohrung oder die sechs Seiten eines rechteckigen Volumenkörpers. Siehe "Oberfläche"., die Teil eines dreidimensionalen Objekts ist). Eine Oberfläche weist einen Flächeninhalt, jedoch kein Volumen auf. Siehe "Fläche". wird zu einem Volumenkörper, wenn diese ein Volumen umschließt. einer Komponente übertragen. Es kann keine Komponente als Ausgangsobjekt gewählt werden, und nur Volumenkörper in der Zielkomponente werden geändert.

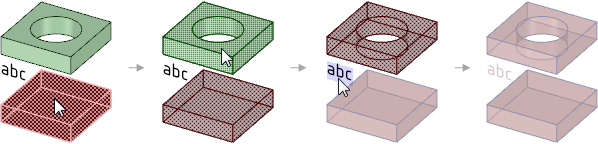

Im nachfolgenden Beispiel ist das rote Teil halbtransparent und seine Kanten sind blau. Der Stil des roten Blocks wurde auf den grünen Block und den HinweisBeschriftung, die auf einer Konstruktion, einem Zeichenblatt oder einer 3D-MarkupFolien, die zur Verdeutlichung und Kommunikation von Unterschieden zwischen einzelnen Versionen einer Konstruktion erstellt werden können.-Folie platziert wird. Hinweise enthalten Text oder Symbole, die eingefügt werden und über eine Führungslinie mit der Geometrie verbunden werden können. übertragen. Farbe, Transparenz und Kantenfarbe des roten Blocks wurden zum grünen Block kopiert. Zum Hinweis wurde nur die Farbe des roten Blocks kopiert, da ein Hinweis weder über Transparenz noch über eine Kantenfarbe verfügt.

Anzeigeeigenschaften von einem Objekt auf ein anderes übertragen

1. Auf der Registerkarte "Konstruktion2D- oder 3D-Modell, das mindestens eine Komponente auf der obersten Strukturebene enthält." im Menü "Zwischenablage" auf Stil übertragen klicken.

2. Das Ausgangsobjekt auswählen, dessen Anzeigeeigenschaften kopiert werden sollen.

3. Das Zielobjekt auswählen, zu dem die Anzeigeeigenschaften kopiert werden sollen.

   Die Werkzeughilfe Ziel auswählen wird automatisch aktiviert, sodass die Eigenschaften des Ausgangsobjekts durch einfaches Klicken auf das Zielobjekt auf beliebig viele Objekte übertragen werden können.

   Wenn das gewünschte Objekt, z. B. eine Kante3D-Objekt, das aus einer einzelnen äußeren Grenze eines Objekts besteht. Eine in 2D skizzierte LinieEine gerade Linie, ein Bogen oder eine Freiformkurve, die im Skizziermodus bzw. auf einer Layoutebene gezeichnet wurde. Linien haben eine Länge, jedoch keinen Flächeninhalt. Wenn eine Skizze mit dem Werkzeug "Ziehen" in 3D gezogen wird, werden Linien zu Kanten. wird zu einer Kante, wenn die Skizze in 3D gezogen wird., nicht ausgewählt werden kann, kann versucht werden, das Mausrad über dem Objekt zu drehen.

4. Wenn Eigenschaften von einem anderen Ausgangsobjekt übertragen werden sollen, auf die Werkzeughilfe Quelle auswählen klicken oder die Strg-Taste gedrückt halten und ein anderes Ausgangsobjekt auswählen.

   Die Werkzeughilfe Ziel auswählen wird wieder automatisch aktiviert, sodass auf beliebig viele Zielobjekte geklickt werden kann.
