Blech-Tutorial

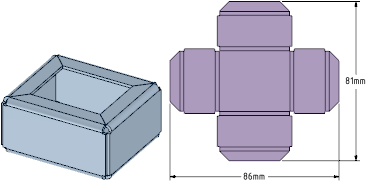

Zum Erstellen eines Blechteils ist es manchmal einfacher, mit einem VolumenkörperObjektJegliche von den Werkzeugen erkennbaren Elemente. Zu den 3D-Objekten gehören Ecken, Kanten, Flächen, Oberflächen, Volumenkörper, Layouts, Ebenen, Achsen und Ursprünge. Zu den 2D-Objekten gehören Punkte und Linien., das ein Volumen umschließt. Eine OberflächeZweidimensionales Objekt ohne Dicke (im Gegensatz zu einer FlächeSeite oder sonstige Oberfläche eines Volumenkörpers. Beispiele sind die innere Oberfläche einer Bohrung oder die sechs Seiten eines rechteckigen Volumenkörpers. Siehe "Oberfläche"., die Teil eines dreidimensionalen Objekts ist). Eine Oberfläche weist einen Flächeninhalt, jedoch kein Volumen auf. Siehe "Fläche". wird zu einem Volumenkörper, wenn diese ein Volumen umschließt. zu beginnen und ihn umzuwandeln. Dieses Tutorial bietet eine Anleitung hierzu und zeigt, wie die Arbeit mit einigen der leistungsstarken Werkzeuge von SpaceClaim erleichtert werden kann, unabhängig davon, ob mit Blechteilen oder Volumenkörpern gearbeitet wird.

In diesem Tutorial werden folgende Aufgaben ausgeführt:

• Erstellen eines einfachen Volumenkörpers und Erstellen eines Gehäuses aus dem Volumenkörper

• Verwenden des Auswahlfilters und der TurboauswahlErweitertes Auswahlwerkzeug, verfügbar auf der Registerkarte "Auswahl". Ermöglicht das Suchen nach und Auswählen von allen Objekten mit einer Form, die dem ausgewählten Objekt ähnelt.

• Hinzufügen von Eckenfreistichen zu einem Blechteil

• Umwandeln von Kanten in Blechbiegungen und -nähte

• Erstellen von Rissen im Teil, damit es abgewickelt werden kann

• Abwickeln eines Blechteils
