Analyser les corps de facettes

Le groupe Analyze (Analyser) contient les outils permettant de vérifier l'épaisseur d'un corps de facette et la présence de surplombages. L'épaisseur et la présence de surplombages sont des critères qu'il faut prendre en compte pour l'impression 3D.

	Utilisez l'outil Epaisseur pour vérifier l’épaisseur minimale d’un corps de facette.
	Utilisez l’outil Surplombages pour détecter et mettre en surbrillance les zones du corps de facette présentant des protrusions à des angles pouvant attendre 90°

Outil Epaisseur :

L'épaisseur est un facteur important pour la planification de l'impression 3D. L'outil Epaisseur vous permet de mesurer l'épaisseur à partir des directions normales des faces ou en fonction de la direction verticale de l'imprimante.

Pour vérifier l'épaisseur du corps de facette :

Cliquez sur l'outil Epaisseur
Entrez une Epaisseur minimum dans le volet Options ou utilisez la valeur par défaut.
Vous pouvez aussi cliquer sur la flèche pour ouvrir un curseur permettant de définir l'épaisseur minimum. L'affichage de l'épaisseur change dynamiquement avec le glissement du curseur.
(Facultatif) Cliquez sur le guide d'outil Direction de l'impression 3D et sélectionnez une arête ou un axe parallèle à la direction verticale de l'imprimante.
Sélectionnez un corps de facette.

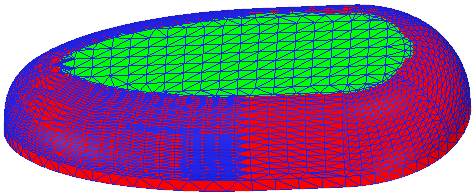

Les résultats sont affichés en mode estompé et les zones dont l'épaisseur est inférieure à l'épaisseur minimum sont montrées en rouge. Voici un exemple.

Guides d'outil

Les guides d'outils suivants sont conçus pour vous aider à exécuter les procédures étape par étape. Utilisez la touche Tab pour alterner entre les différents guides. Dès qu'un guide d'outil est sélectionné, il se peut que le curseur change aussi pour tenir compte du guide actif.

	Le guide d'outil Sélectionner le corps de facette est activé par défaut. Utilisez-le pour sélectionner un corps de facette pour l’analyse.
	Utilisez le guide d'outil Direction de l'impression 3D pour sélectionner une ligne, une arête ou un axe pour la direction de l'impression 3D.

Options

Les options suivantes sont disponibles pour détecter l’épaisseur minimale :

Épaisseur minimale

Entrez une valeur exprimée dans les unités du modèle. Toutes les zones ayant une épaisseur inférieure à l’épaisseur minimale seront détectées et mises en surbrillance.

Outil Surplombages :

La géométrie de surplombage est un critère important dans l'impression 3D car elle peut exiger des supports spéciaux. Elle peut augmenter les coûts et allonger la durée de configuration du processus.

L'outil Surplombages détecte et met en surbrillance les zones du maillage présentant des protrusions à des angles pouvant atteindre 90°. Vous pouvez définir l'option Angle de surplombage afin de rechercher tout angle pouvant atteindre 90°.

Pour vérifier les surplombages d’un corps de facette :

Cliquez sur l'outil Surplombages
Entrez un Angle de surplombage dans le volet Options ou utilisez la valeur par défaut.
Sélectionnez un corps de facette.
Les faces dont le surplombage est supérieur à l'angle de surplombage sont mises en surbrillance.

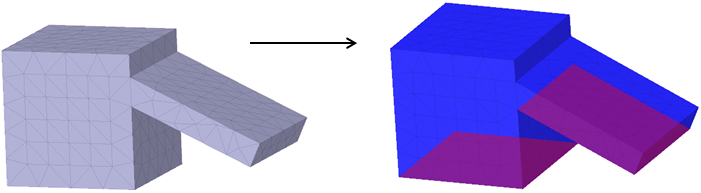

Dans l'exemple ci-dessous, le surplombage est à 65°. L'angle de surplombage est défini à 64°.

Options

Les options suivantes sont disponibles pour détecter les surplombages :

Angle de surplombage

Entrez une valeur exprimée en degrés. Les faces dont le surplombage est supérieur à l'angle spécifié seront détectées et mises en surbrillance.
