Rechercher du jeu

L'outil Jeu vous permet de rechercher facilement les petits espaces entre les faces.

Pour rechercher les espaces entre des faces

1. Cliquez sur Jeu dans le groupe Détecter de l'onglet Préparer.

2. Tapez une distance maximum dans le volet Options.

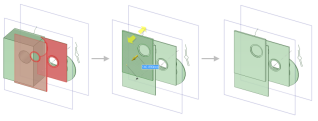

   Si l'outil Jeu ne trouve pas d'espaces entre les faces pour le paramètre que vous avez entré, une alerte d'information vous en informe. Entrez un nouveau paramètre pour trouver des espaces existants. Si vous entrez une distance qui n'existe pas dans votre conception, une alerte s'affiche pour vous informer que la distance que vous avez entrée n'est pas valide. Lorsque vous entrez une distance maximale valide, les espaces entre les faces dont la taille est inférieure ou égale à cette distance sont automatiquement détectés et mis en surbrillance, comme illustré ci-dessous.



3. Utilisez l'outil TirerOutil utilisé pour déformer la géométrie. Utilisez l'outil Tirer pour effectuer des décalages, extrusions, révolutions, balayages, dépouilles et lissages de faces et des arrondis, chanfreins et extrusions d'arêtes. Lors de la conversion d'une esquisse en 3D, tirer une ligne crée une surface et tirer une surface crée un solide. ou DéplacerOutil utilisé pour déplacer ou faire pivoter la géométrie. pour ajuster des espaces, le cas échéant.

Options

Les options suivantes sont disponibles dans le volet Options :

• Distance maximum : distance maximale pour détecter les faces proches.
