Vous pouvez rapidement créer une sphère à l'aide de l'outil Sphère.
Sélectionnez l'outil Sphère
dans le groupe
(Facultatif) Cliquez sur Aucune fusion dans le volet Propriétés si vous ne souhaitez pas fusionner la sphère avec les corps existants.
(Facultatif) Cliquez sur Enlever dans le volet Propriétés pour supprimer la matière des corps existants lorsque ceux-ci chevauchent la sphère.
Cliquez pour définir le centre de la sphère et le plan sur lequel le rayon de la sphère est dimensionné.
Lorsque vous déplacez la souris, vous pouvez voir un aperçu de la sphère. La création de sphères fonctionne mieux lorsque vous déplacez le curseur dans la direction abscisses-ordonnées du plan, indiquée par le premier clic.
Cliquez pour définir le rayon de la sphère.
Sélectionnez une ou plusieurs faces ou arêtes.
Sélectionnez l'outil Sphère dans le groupe Créer du ruban ou dans le menu Formes de l'onglet Insérer.
Une sphère est créée : elle couvre de manière minimale les faces et/ou arêtes sélectionnées.
Les options suivantes sont associées à l'outil Sphère.
|
|
Ajoutez de la matière pour créer une sphère solide. |
|
|
Supprimez de la matière lorsque la sphère recoupe un autre objet. |
|
|
Crée une sphère sans fusionner vers d'autres objets même lorsque la sphère recoupe un objet existant. |
|
Corps |
Ajoutez de la matière uniquement sur le côté proche lorsque la sphère recoupe un autre objet. |

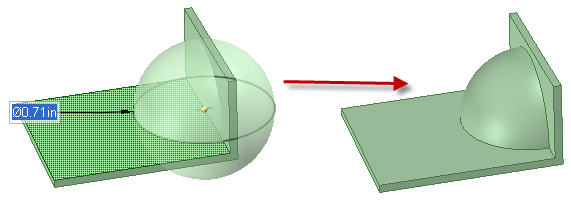

L'option Solide proche uniquement permet d'ajouter de la matière à la sphère uniquement du côté proche d'une paroi de placement fine

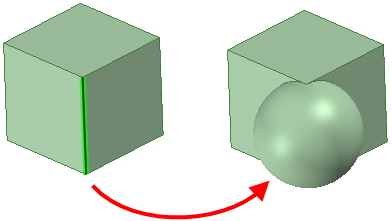

Créer une sphère sur une face ou une arête

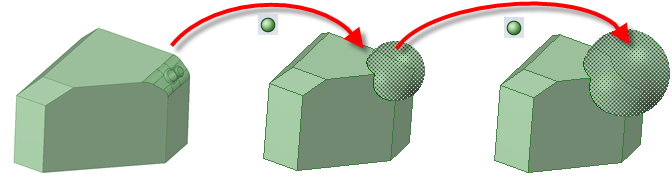

Sélectionner des faces et cliquer sur l'outil Sphère pour créer une sphère, puis cliquer sur l'outil Sphère à plusieurs reprises pour agrandir la sphère sélectionnée
