Créer des relations de décalage

Utilisez l'outil Décaler pour créer une contrainte de décalage entre deux faces. Cette contrainte est conservée dans les autres outils d'édition 2D et 3D. Par exemple, lorsque vous sélectionnez une face décalée avec l'outil TirerOutil utilisé pour déformer la géométrie. Utilisez l'outil Tirer pour effectuer des décalages, extrusions, révolutions, balayages, dépouilles et lissages de faces et des arrondis, chanfreins et extrusions d'arêtes. Lors de la conversion d'une esquisse en 3D, tirer une ligne crée une surface et tirer une surface crée un solide., la cote de décalage s'affiche. Les faces de référence n'affichent pas de cote.

Pour créer une contrainte de décalage

1. Cliquez sur l'outil Décaler dans le groupe Créer du ruban.

   Passez la souris au-dessus de la conception pour visualiser les faces pouvant faire l'objet de contraintes de décalage.

2. (Facultatif) Sélectionnez les options.

   Sélectionnez l'option Rechercher le même décalage si vous souhaitez sélectionner toutes les paires de faces contiguës présentant la même distance de décalage que la paire sélectionnée. Si cette option n'est pas sélectionnée, la contrainte de décalage est créée uniquement pour la paire de faces sélectionnée.

3. Cliquez sur la première face.

4. Cliquez sur la deuxième face.

   Vous avez à présent établi une contrainte de décalage entre la paire de faces et d'autres paires de faces présentant la même distance de décalage (si l'option Rechercher le même décalage est sélectionnée). Le guide d'outil Basculer la référence s'active.

5. (Facultatif) Cliquez pour sélectionner la ou les faces de référence.

   Lorsque vous déplacez l'une des faces avec un outil de conception, l'autre face de la paire de décalage bouge pour conserver la contrainte de décalage. Lorsque vous comblez une face d'une paire de décalage, l'autre face l'est également.

Guides d'outil

Les guides d'outils suivants sont conçus pour vous aider à exécuter les procédures étape par étape. Utilisez la touche Tab pour alterner entre les différents guides. Dès qu'un guide d'outil est sélectionné, il se peut que le curseur change aussi pour tenir compte du guide actif.

Exemple

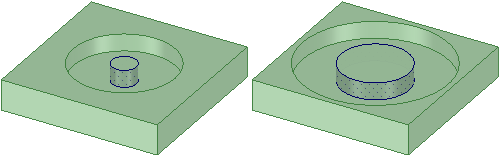

Une relation de décalage entre deux faces cylindriques fait que celles-ci sont modifiées lorsque vous changez le diamètre de chaque cylindre
