1. Sélectionnez l'axe ou la face de l'alésage.

2. Sélectionnez le guide d'outil RotationConception : utilisation de l'outil Rotation pour faire pivoter la conception de 90 degrés dans le plan de l'écran. Vous pouvez faire tourner la conception dans le sens des aiguilles d'une montre et dans le sens inverse. ObjetTout ce que les outils peuvent reconnaître. Les objets 3D incluent les sommets, arêtes, faces, surfaces, solides, dessins, plans, axes et origines. Les objets 2D comprennent les points et lignes. : utilisation de la poignée de déplacement pour faire pivoter un objet autour d'un axe. et cliquez sur l'axe du cylindre de guidage.

   Vous pouvez également appuyer sur Alt en cliquant sur l'axe du cylindre de guidage.

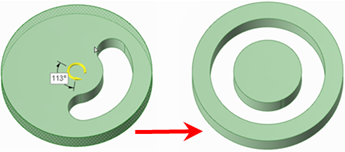

3. Tirez sur l'alésage pour créer une fente incurvée.

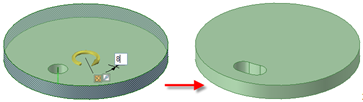

   Vous pouvez tirer une fente courbe de 360 degrés pour en faire une coupe arrondie.



1. Sélectionnez l'axe ou la face de l'alésage.

2. Effectuez l'une des actions suivantes :

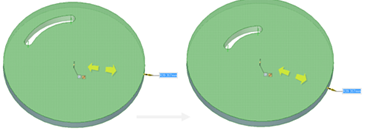

   • Appuyez sur Alt en cliquant sur la face du cylindre de guidage pour définir la direction du tirage vers l'axe du cylindre de guidage. Cliquez sur le guide d'outil Direction de tirage et tirez l'alésage pour créer une fente radiale.

   • Appuyez sur Ctrl en cliquant sur la face du cylindre de guidage pour définir la direction du tirage vers l'axe du cylindre de guidage. Cliquez sur le guide d'outil Direction de tirage et tirez l'alésage pour décaler le cylindre ou créer une fente radiale simultanément.

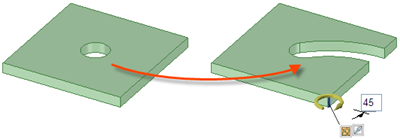

   • Sélectionnez la flèche Tirer qui pointe vers l'axe et tirez.

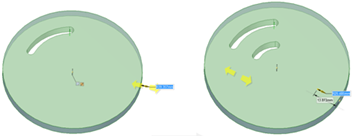

   Si vous souhaitez agrandir une fente radiale tout en conservant la même distance par rapport à une face radiale, appuyez sur Ctrl en cliquant sur l'axe de la fente radiale et sur la face, puis tirez.

   Si vous souhaitez déplacer la fente et la face radiale, appuyez sur Ctrl en sélectionnant l'axe de l'alésage et la face, puis appuyez sur Ctrl tout en tirant.

1. Sélectionnez un axe de la fente.

2. Maintenez la touche Alt enfoncée et sélectionnez la face du cylindre ou de la face pour définir la direction de décalage.

3. Maintenez la touche Ctrl enfoncée et tirez ou entrez une valeur de rayon.

1. Sélectionnez l'axe de l'alésage.

2. Sélectionnez le guide d'outil BalayageTirez une surface ou une face le long d'une ligne ou d'une arête grâce à l'outil Tirer. Vous pouvez balayer des faces et des arêtes, ainsi que sélectionner les lignes droites ou courbes ou les arêtes le long desquelles vous souhaitez balayer. Le balayage le long d'une spline est une technique de tirage pour la création d'un balayage harmonieux. Voir Trajectoire..

3. Cliquez sur la trajectoire de balayage.

   Une flèche en mode balayage indique le début du balayage.

4. Cliquez et glissez dans la direction de la flèche Tirer pour balayer les objets sélectionnés.

   Vous pouvez également sélectionner Total dans le volet Options ou la mini-barre d'outils pour balayer sur toute la longueur de la trajectoire. Si vous sélectionnez Tirer et que la face ou la surface est balayée en milieu de trajectoire, elle sera balayée dans les deux directions.

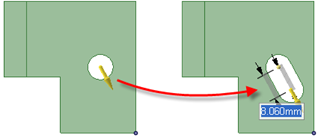

Vous pouvez modifier un alésage qui a été glissé pour former une fente en tirant n'importe quel axe de la fente.

Si la fente a une arête arrondie ou chanfreinée, double-cliquez sur l'arrondi ou le chanfrein pour modifier ses dimensions.

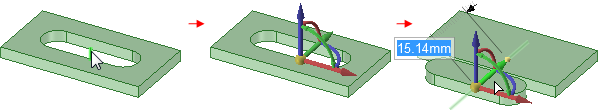

Si vous sélectionnez DétacherCréez des surfaces distinctes à partir de portions individuelles d'une esquisse ou d'objets/faces en 3D. Vous pouvez détacher des protrusions et les déplacer avec l'option Détacher en premier de l'outil DéplacerOutil utilisé pour déplacer ou faire pivoter la géométrie.. en premier dans le volet Options, la fente devient un solide si vous utilisez l'outil Déplacer pour la détacher du corps (voir ci-dessous).

1. Sélectionnez l'outil Tirer.

2. Sélectionnez les deux axes de la fente.

3. Effectuez l'une des actions suivantes :

   • Appuyez sur Alt en cliquant sur la face du cylindre de guidage pour définir la direction du tirage vers l'axe du cylindre de guidage. Cliquez sur le guide d'outil Direction de tirage et appuyez sur Ctrl tout en faisant glisser le curseur pour déplacer la fente radialement.

   • Appuyez sur Ctrl en cliquant sur la face du cylindre de guidage pour définir la direction du tirage vers l'axe du cylindre de guidage. Cliquez sur le guide d'outil Direction de tirage et appuyez sur Ctrl tout en faisant glisser le curseur pour décaler le cylindre et déplacer la fente.

   Vous pouvez également déplacer un alésage radialement en appuyant sur Maj pendant que vous le faites glisser avec l'outil Tirer.

Cliquez avec le bouton droit sur une face de la fente et sélectionnez Supprimer l'association.

Toute modification effectuée sur la face de la fente affectera uniquement cette face.
