Afficher la courbure

Utilisez cet outil pour afficher les valeurs de courbure le long des faces ou arêtes. Vous pouvez utiliser cette analyse pour identifier les zones avec des courbes très étroites, difficiles à décaler ou à transformer en solides fins.

Vous pouvez également utiliser la visualisation pour évaluer la continuité de la courbure le long d'un ensemble de faces ou d'arêtes. La continuité de la courbure correspond à une situation dans laquelle les valeurs de courbure changent de manière régulière et continue. Vous pouvez voir les courbes continues car la longueur des points de données change graduellement ou la transition entre les couleurs des faces est régulière. Les changements brusques de la longueur des points de données ou de la couleur sur une face indiquent une courbe non continue.

Pour afficher la courbure des arêtes

1. Cliquez sur CourbureOutil d'analyse qui affiche un graphique avec contour ou un ombrage de couleur pour représenter la courbure le long des courbes ou arêtes. Les valeurs indiquent le niveau de courbure de la courbe ou surface à chaque point. dans le groupe QualitéOutils permettant de détecter les anomalies ou discontinuités dans les surfaces. de l'onglet MesurerOutils permettant d'afficher les propriétés de mesures des arêtes, des faces et des solides de votre conception..

2. Sélectionnez une ligne, une courbe ou des arêtes. Appuyez sur Ctrl tout en cliquant sur plusieurs lignes ou arêtes ou sélectionnez un objet dans l'arborescence Structure.

   Vous pouvez modifier les couleurs d'ombrage dans le volet Options.

   Vous pouvez modifier la couleur, l'échelle et la densité des points de données dans le volet Options.

   Astuce Sélectionnez Arêtes dans le filtre de sélection, puis sélectionnez toutes les arêtes de la conception.

   La visualisation des arêtes affiche les lignes aux points de données le long de l'arête. Plus le rayon de la courbe est élevé, plus les points de données sont longs. Les arêtes droites n'affichent pas de points de données car elles n'ont pas de courbure.

Pour afficher la courbure des faces

1. Cliquez sur Courbure dans le groupe Qualité de l'onglet Mesurer.

2. Sélectionnez une face ou appuyez sur Ctrl tout en cliquant pour sélectionner plusieurs faces.

   Vous pouvez modifier les couleurs d'ombrage dans le volet Options.

   Outre l'affichage de la courbure des faces, les valeurs absolues de courbure minimum et maximum sont affichées dans le volet Propriétés.

   La courbure avec le rayon le plus petit est affichée dans la couleur maximum (rouge par défaut). La courbure avec le rayon le plus petit, ou sans rayon, est affichée dans la couleur minimum (gris par défaut).

   Chaque longueur de ligne du graphique avec contour représente une valeur C = valeur absolue (1/r) lorsqu'une surface ou un solide est sélectionné(e).

Options

Les options suivantes sont associées à l'outil d'analyse Courbure :

Afficher la courbure de l'arête à l'aide de :

Exemples

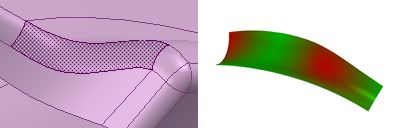

Afficher la courbure des faces à l'aide de couleurs
