Afficher des déviations

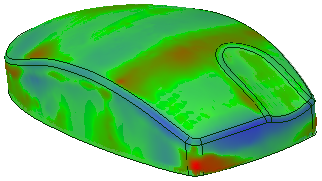

Servez-vous de cet outil pour afficher la distance depuis une source, une référence ou un corps jusqu'à un corps sélectionné ou un corps avec maillage. Cette analyse permet aussi de connaître le degré de ressemblance entre la géométrie de deux corps. Par exemple, vous pourriez utiliser l'outil Déviation quand vous désossez une conception à partir des données de maillage pour savoir à quel degré votre conception coïncide avec le maillage.

L'outil Déviation permet également d'afficher les déviations entre les maillages.

Pour afficher une déviation

Cliquez sur Déviation dans le groupe Qualité de l'onglet mesure.
Sélectionnez un corps ou un maillage comme corps source ou corps de référence.
Sélectionnez un second corps comme corps cible.

Après la sélection de deux corps, le système calcule la déviation automatiquement.

Vous ne pouvez sélectionner qu'un seul maillage.

Options

Les options suivantes sont associées à l'outil d'analyse Déviation :

Afficher la courbure de l'arête à l'aide de

Espacement de l'échantillon du corps source	Sélectionnez la méthode de définition de l'espacement des points d'échantillon.
	CorpsSolide ou surface. - Utilise les sommets des facettes du corps comme points d'échantillon. Pourcentage - Entrez un pourcentage du diamètre du corps pour définir l'espacement de l'échantillon. Longueur - Entrez une longueur à utiliser comme échantillon d'espacement.
Afficher	Commandes d'affichage :
	Ombrage - Utilise un ombrage à texture pour indiquer la déviation. Hérissons - Utilise des lignes pour indiquer la déviation. Points d'échantillon - Montre les points d'échantillon dans l'affichage de la déviation. Cible - Montre le corps cible dans l'affichage. Cible transparente - Si le corps cible est affiché, son affichage est transparent.
Transition de couleur	Glissez l'échelle ou cliquez sur + ou - pour augmenter ou diminuer le lissage de la transition entre les couleurs.
Tolérance	Affiche les résultats de déviation supérieurs à une tolérance spécifiée.
Couleurs	Sélectionnez les couleurs pour l'affichage.
	Distance intérieure - Choisissez une couleur pour l'affichage des distances aux points d'échantillon à l'intérieur du corps cible. Distance extérieure - Choisissez une couleur pour l'affichage des distances aux points d'échantillon à l'extérieur du corps cible. Distance respectant la tolérance - Choisissez une couleur pour l'affichage des distances qui respectent la tolérance.
