Vous pouvez dépouiller des faces autour d'un plan ou d'une autre face, arête ou surface avec l'outil Tirer
. La dépouille modifie l'angle des faces contiguës sélectionnées. Par exemple, un concepteur dépouille des faces pour faciliter la suppression des pièces du moule.
(Facultatif) Insérez un plan autour duquel vous souhaitez dépouiller des faces.
Procédez ainsi lorsque vous souhaitez dépouiller autour d'un plan qui n'existe pas encore en tant que géométrie dans la conception.
Cliquez sur
Tirer dans le groupe Edition de l'onglet Conception. Le guide d'outil Sélectionner à droite de la fenêtre de conception doit être actif.
Sélectionnez la face ou les faces contiguës que vous souhaitez dépouiller.
Appuyez sur Alt tout en cliquant sur le plan, la face (arrondis inclus) ou la surface autour duquel vous souhaitez exécuter la dépouille. Lorsque vous utilisez une surface comme plan neutre, vous pouvez sélectionner la surface dans la structure arborescente.
Vous pouvez également sélectionner le guide d'outil Dépouille
, puis cliquer sur la face ou la surface. Le plan, la face ou la surface de dépouille est visualisé en bleu.
Astuce : Lorsque vous devez sélectionner plusieurs faces ou surfaces (ou après avoir sélectionné le guide d'outil Dépouille), vous devez maintenir les touches Ctrl et Alt enfoncées et sélectionner des références supplémentaires.
Si vous sélectionnez un contour d'arête, vous pouvez créer une dépouille limitée. Si vous sélectionnez deux contours d'arêtes, vous pouvez créer une dépouille divisée.
Cliquez et glissez dans la direction de la flèche Tirer pour dépouiller les faces sélectionnées.
Pour dimensionner la dépouille, tapez l'angle de rotation pendant que vous tirez et appuyez sur Entrée.
Les options suivantes sont associées à l'outil Tirer. Une fois que vous avez sélectionné l'arête ou la face à tirer, sélectionnez ces options dans le volet Options ou cliquez avec le bouton droit et sélectionnez-les dans la mini barre d'outils :
Ajouter : Sélectionnez l'option Ajouter pour uniquement ajouter de la matière. Si vous tirez dans une direction soustractive, il ne se produit aucune modification. Vous pouvez associer cette option à d'autres options de tirage.
Enlever : Sélectionnez l'option Enlever pour uniquement enlever de la matière. Si vous tirez dans une direction additive, il ne se produit aucune modification. Vous pouvez associer cette option à d'autres options de tirage.
Aucune fusion : Tire sans fusionner vers d'autres objets même lorsque l'objet tiré recoupe un objet existant.
Jusqu'à : Tire l'élément tiré afin de l'associer à la surface du solide sélectionné ou est tirée jusqu'au plan dans la sélection. Cette option est disponible dans la mini barre d'outils. Elle est identique au guide d'outil Jusqu'à.
Dépouille des deux côtés : Sélectionnez cette option pour faire pivoter la face du côté opposé de la face de référence en même temps que la face sélectionnée.
Dépouiller une face autour d'un arrondi.

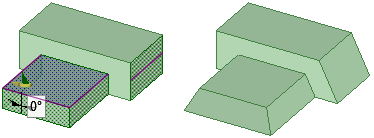

Dépouiller des faces non contiguës.

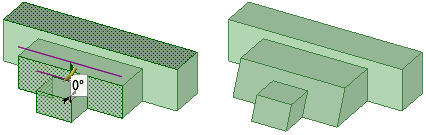

Dépouiller autour d'un plan qui ne touche pas les faces dépouillées.

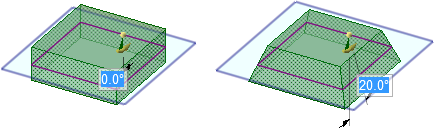

Dépouiller les faces autour d'un plan. Les faces dépouillées pivotent autour de la face ou du plan sélectionné en tant que plan de dépouille.

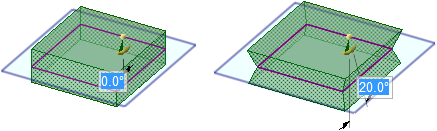

Dépouiller les deux côtés autour d'un plan.
Dépouiller une face pour laquelle un plan doit être sélectionné en tant que plan de dépouille. Pour obtenir des instructions sur la création d'un plan, reportez-vous à la rubrique Insérer un plan.

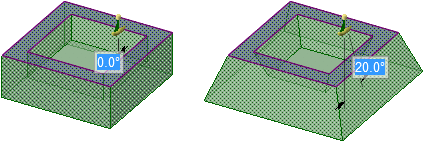

Dépouiller les faces décalées (intérieures et extérieures) d'un solide en forme de coque.

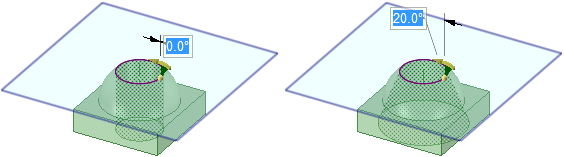

Dépouiller autour d'une surface de spline avec l'option Dépouille des deux côtés sélectionnée

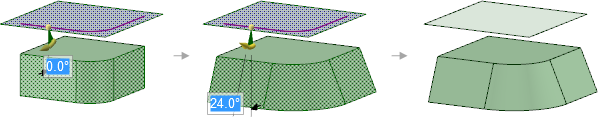

Dépouiller un ensemble de surfaces autour d'une surface plane non associée au solide
