Créer des enveloppes

Aide en ligne SpaceClaim

Vous êtes ici: Préparer les conceptions à des fins d'analyse > Créer des enveloppes

Enveloppes

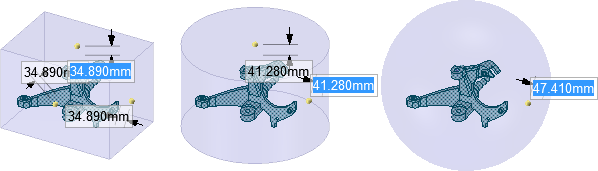

Une enveloppe est un solide entourant un ou plusieurs corps et dont l'épaisseur de paroi entoure le ou les solides renfermés. L'enveloppe peut être une zone, un cylindre ou une sphère (voir ci-dessous).

Les enveloppes sont utilisées par les outils d'analyse pour simuler le fluide.

Pour créer une enveloppe

Cliquez sur Enveloppe dans la section Analyse de l'onglet Préparer.
Sélectionnez un ou plusieurs solides ou corps maillés dans la fenêtre de conception ou la structure arborescente.

Ces corps seront situés à l'intérieur de l'enveloppe.
Définissez la surépaisseur par défaut.

Il s'agit du pourcentage de la taille d'enveloppe minimale qui détermine la distance initiale entre le ou les objets renfermés et le point le plus proche de l'enveloppe par rapport aux objets. Vous pouvez ajuster les distances en tapant des valeurs dans les champs de la fenêtre de conception.
Sélectionnez la forme de l'enveloppe dans le volet Options : Boîte, Cylindre, Sphère ou Forme personnalisée.

Si vous sélectionnez Forme personnalisée, vous devez utiliser le guide d'outil Forme personnalisée pour sélectionner le solide que vous utiliserez en tant que forme de l'enveloppe.
(Facultatif) Cliquez sur le guide d'outil Définir l'orientation et sélectionnez une ligne, un axe ou une origine pour modifier l'orientation de l'enveloppe.

L'enveloppe est orientée avec l'origine par défaut.
(Facultatif) Désélectionnez l'option Cotes symétriques pour définir différentes distances d'épaisseur de paroi pour les cotes opposées.
(Facultatif) Tapez une valeur pour ajuster les valeurs d'épaisseur de paroi.

Appuyez sur Tab pour passer d'une valeur d'épaisseur de paroi à une autre.
Lorsque vous avez terminé, cliquez sur le guide d'outil Terminer.

L'enveloppe est créée dans un sous-composant de la pièce active.

Guides d'outil

Les guides d'outils suivants sont conçus pour vous aider à exécuter les procédures étape par étape. Utilisez la touche Tab pour alterner entre les différents guides. Dès qu'un guide d'outil est sélectionné, il se peut que le curseur change aussi pour tenir compte du guide actif.

	Utilisez le guide d'outil Sélectionner des corps pour sélectionner les corps qui seront renfermés.
	Utilisez le guide d'outil Définir l'orientation pour modifier l'orientation de l'enveloppe par rapport à votre conception ou l'axe d'un système de coordonnées.
	Utilisez le guide d'outil Forme personnalisée pour sélectionner le solide à utiliser en tant que forme personnalisée lorsque vous définissez le type d'enveloppe sur Personnalisé dans le volet Options.
	Lorsque vous avez terminé, cliquez sur le guide d'outil Terminer.

Options

Les options suivantes sont disponibles dans le volet Options :

Surépaisseur par défaut	Il s'agit du pourcentage de la taille d'enveloppe minimale qui détermine la distance entre le ou les objets renfermés et le point le plus proche de l'enveloppe par rapport aux objets. Vous pouvez ajuster les distances en tapant des valeurs dans les champs de la fenêtre de conception.
Type d'enveloppe	Sélectionnez une forme d'enveloppe dans la liste. Si vous sélectionnez Forme personnalisée, vous devez utiliser le guide d'outil Forme personnalisée pour sélectionner le solide que vous utiliserez en tant que forme de l'enveloppe.
Type d'enveloppe	Force la symétrie des cotes. Désélectionnez cette option si vous souhaitez entrer des valeurs pour les cotes et que les cotes opposées ne soient pas modifiées.

Exemples

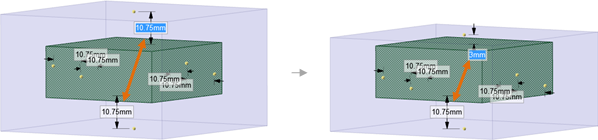

Le fait de modifier l'épaisseur de paroi en tapant une valeur dans le champ ne modifie pas la taille de l'épaisseur de paroi opposée. L'option Cotes symétriques doit être désactivée.

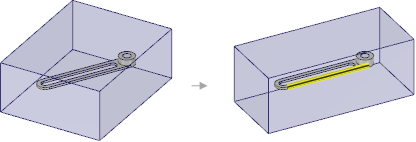

Le fait de modifier l'orientation de l'enveloppe afin qu'elle soit alignée avec l'arête mise en surbrillance en jaune aligne l'enveloppe avec cette arête.
