Corriger les angles

Les corps de facettes peuvent contenir des pointes saillantes qui doivent être aplaties. Vous pouvez utiliser l'outil Fix Sharps (Corriger les angles) pour rechercher et réparer les angles présents dans le maillage. Cet outil fonctionne comme d'autres outils Rechercher et réparer de l'onglet Réparer Closed Voir Combler.

Pour rechercher et réparer les angles :

Cliquez sur l'outil Angles

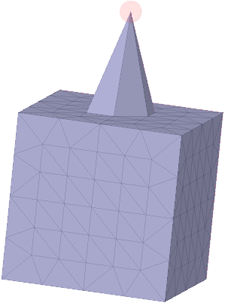

En fonction des options définies, les angles trouvés sont mis en surbrillance.

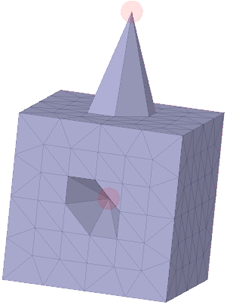

Les angles convexes et concaves sont trouvés.
(Facultatif) Redéfinissez les options au besoin.
Utilisez le guide d'outil Sélectionner un problème pour sélectionner et réparer les angles individuels.
L'angle concave est aplati.
Utilisez l'outil Exclure une zone problématique pour exclure les zones problématiques.
Utilisez le guide d'outil Sélectionner une géométrie pour sélectionner une géométrie qui ne pose pas problème.
Cliquez sur Terminer pour corriger tous les angles restants mis en surbrillance.

Guides d'outil

Les guides d'outils suivants sont conçus pour vous aider à exécuter les procédures étape par étape. Utilisez la touche Tab pour alterner entre les différents guides. Dès qu'un guide d'outil est sélectionné, il se peut que le curseur change aussi pour tenir compte du guide actif.

	Le guide d'outil Sélectionner un problème est activé par défaut. Ce guide d'outil vous permet de sélectionner et de réparer les zones problématiques qui sont automatiquement trouvées par l'outil.
	Le guide d'outil Sélectionner une géométrie vous permet de sélectionner une géométrie qui n'a pas été trouvée comme zone problématique.
	Le guide d'outil Exclure une zone problématique vous permet d'exclure des zones d'une sélection et de la réparation.
	Le guide d'outil Terminer répare toutes les zones problématiques.

Options

Les options suivantes sont disponibles pour contrôler comment les angles sont réparés :

Arêtes saillantes	Ceci s'applique à l'angle entre les normales de facettes partageant une arête. Toute arête ayant un angle supérieur à l'angle spécifié sera détectée.
Sommets saillants	Ceci s'applique à l'angle entre les normales de deux facettes partageant un sommet. Tout sommet ayant un angle supérieur à l'angle spécifié sera détecté.
Options de convexité	spécifie le type d'angle à rechercher.
Convexe et concave	Tous les types sont trouvés.
Convexe	seuls les angles convexes sont trouvés. Les angles convexes pointent vers l'extérieur.
Concave	seuls les angles concaves sont trouvés. Les angles concaves pointent vers l'intérieur.
