Réparation des perçages dans les corps de facettes

Vous pouvez rechercher et réparer les perçages à l'aide de l'outil Perçages. Cet outil fonctionne comme d'autres outils Rechercher et réparer de l'onglet RéparerVoir Combler.

Pour rechercher et réparer des perçages dans les corps de facettes :

1. Cliquez sur l’outil Perçages pour trouver et mettre en surbrillance les perçages
2. L’outil met en surbrillance les perçages qui peuvent être comblés
3. Définissez n’importe quelle des Options décrites ci-dessous si nécessaire
4. Utilisez le guide d'outil Sélectionner un problème pour combler les perçages
5. Cliquez sur Terminer pour combler tous les perçages ou les perçages sélectionnés

Guides d'outil

Les guides d'outils suivants sont conçus pour vous aider à exécuter les procédures étape par étape. Utilisez la touche Tab pour alterner entre les différents guides. Dès qu'un guide d'outil est sélectionné, il se peut que le curseur change aussi pour tenir compte du guide actif.

	Le guide d'outil Sélectionner un problème est activé par défaut. Ce guide d'outil vous permet de sélectionner et de réparer les zones problématiques qui sont automatiquement trouvées par l'outil.
	Le guide d'outil Sélectionner une géométrie vous permet de sélectionner une géométrie qui n'a pas été mise en surbrillance par l'outil
	Le guide d'outil Exclure une zone problématique vous permet d'exclure des zones d'une sélection et de la réparation.
	Le guide d'outil Sélectionner les courbes guides vous permet de sélectionner des courbes pour influencer la forme de la retouche.
	Exclure des régions vous permet d’exclure des régions dans des retouches à plusieurs régions.
	Le guide d'outil Terminer répare toutes les zones problématiques.

Options

Les options suivantes sont disponibles pour contrôler comment les perçages sont comblés :

Examiner les exemples pour voir comment les guides d’outils et les options peuvent être utilisés.

Exemples :

L’exemple suivant illustre l’utilisation de quelques guides d’outils et de l’option Couvrir.

Cliquez sur le guide d'outil Sélectionner une géométrie et sélectionnez le contour.
L’aperçu montre que la retouche par défaut ne produira pas une face angulaire.
Cliquez sur le guide d'outil Sélectionner les courbes guides et sélectionnez les courbes ou sélectionnez-les avec la touche Alt. Notez que l’aperçu passe maintenant par les courbes.   Si le guide d’outil Sélectionner les courbes guides est activé, il est considéré comme adhérent (comme si la touche Ctrl était maintenue enfoncée) en permettant une sélection multiple et un basculement entre sélections.

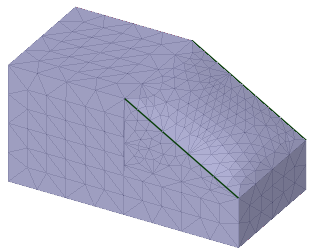

Cliquer Terminer montre que la face n’est pas plane.

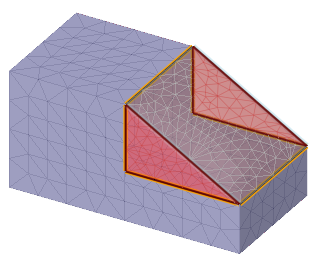

Pour l’aplanir, annulez le remplissage et utilisez le guide d’outil Exclure des régions pour exclure la face angulaire.   Notez que la région exclue apparaît en gris sombre pour indiquer qu’elle ne sera pas incluse.

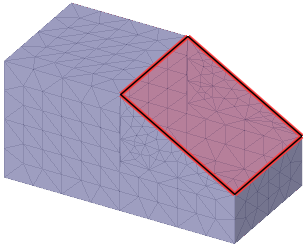

Dans le volet Options, définissez l’option Couvrir. Cliquez ensuite sur le guide d'outil Sélectionner un problème et sélectionnez la boucle restante.

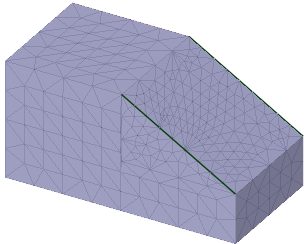

Cliquez sur Terminer.



Les exemples suivants illustrent l’utilisation des options Simultanément et Séparément.

Deux boucles sur l’extérieur d’une sphère est un cas qui doit être comblé simultanément, car elles sont toutes les deux destinées à occuper le même espace physique (p. ex. l’extérieur de la sphère).
L’option Simultanément assure que la retouche finit la forme.
Si l’optionSéparément est utilisée, l’espace est fermé (un seul à la fois) afin qu’il reste une boucle et une surface séparée.
Ce bol est un exemple pour lequel l’option Séparément est susceptible d’être utilisée.
L’option Séparément assure que chaque retouche finit la forme environnante à l’extérieur comme à l’intérieur.
L’option Simultanément considère la forme environnante des deux perçages simultanément ainsi que les transitions entre les deux perçages.
