Réparer les facettes sur-connectées

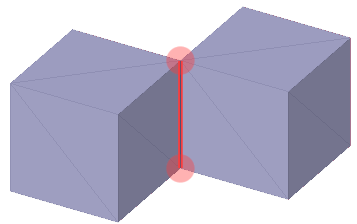

Les facettes sur-connectées ne peuvent pas être imprimées en 3D. Il peut y avoir des arêtes sur-connectées et des sommets sur-connectés. Les arêtes sur-connectées sont des arêtes de facettes qui sont partagées par plus de deux facettes. Dans l’image suivante, deux corps partagent une seule arête, ce qui signifie que l’arête partagée appartient à quatre facettes. Dans ce cas, les sommets à l’extrémité de l’arête sont également sur-connectés, car il n’y aucun volume en-dessous d’eux.

Pour rechercher et réparer les facettes sur-connectées :

1. Cliquez sur l'outil Sur-connecté
2. L’outil trouve toutes les facettes sur-connectées et les mettent en surbrillance
3. Sélectionnez les zones en surbrillance pour réparer en utilisant le guide d’outil Sélectionner une zone problématique
4. Excluez les zones problématiques en utilisant le guide d'outil Exclure une zone problématique.
5. Utilisez le guide d'outil Sélectionner une géométrie pour sélectionner une géométrie qui ne pose pas problème.
6. Cliquez sur Terminer pour corriger toutes les zones restantes

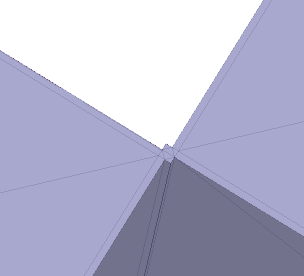

Si vous utilisez l’outil Sur-connecté sur l’exemple indiqué ci-dessus, cela crée un petit volume de facette autour de l’arête sur-connectée. L'image ci-dessous montre le résultat lors d’un zoom avant sur l’arête.

Guides d'outil

Les guides d'outils suivants sont conçus pour vous aider à exécuter les procédures étape par étape. Utilisez la touche Tab pour alterner entre les différents guides. Dès qu'un guide d'outil est sélectionné, il se peut que le curseur change aussi pour tenir compte du guide actif.

	Le guide d'outil Sélectionner un problème est activé par défaut. Ce guide d'outil vous permet de sélectionner et de réparer les zones problématiques qui sont automatiquement trouvées par l'outil.
	Le guide d'outil Sélectionner une géométrie vous permet de sélectionner une géométrie qui n'a pas été trouvée comme zone problématique.
	Le guide d'outil Exclure une zone problématique vous permet d'exclure des zones d'une sélection et de la réparation.
	Le guide d'outil Terminer répare toutes les zones problématiques.
