Intersection des corps de facettes

L’outil IntersectionOutil utilisé pour diviser les solides et les faces. crée un nouveau corps de facette à partir de la portion d’intersection de deux corps de facettes ou un corps de facette et un corps solide.

Intersecter des corps de facettes est une opération booléenne similaire à l’outil CombinerOutil utilisé pour couper ou coller une géométrie. dans l’onglet ConceptionModèle 2D ou 3D contenant au moins un composant de niveau supérieur..

Lorsque vous utilisez des outils booléens, gardez à l'esprit ce qui suit :

• Le premier corps de facette que vous sélectionnez est altéré par le second
• Le second corps de facette est « consommé » par le premier
• Après l'opération, le premier corps de facette, mais pas le second, apparaît toujours dans la structure arborescente

Intersecter les corps de facettes :

1. Cliquez sur l'outil Intersection
2. Sélectionnez le premier corps de facette
   • Le premier corps de facette est mis en surbrillance en bleu
3. Sélectionnez le second corps de facette ou un corps solide

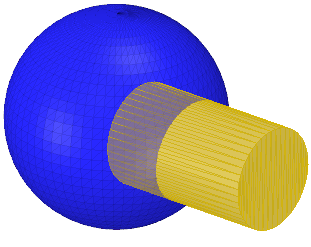

4. Les deux corps maillés sont intersectés

Options

Les options suivantes sont disponibles pour contrôler comment les corps sont intersectés :

Les composants répétés sont sélectionnés vers le haut dans les outils booléens. Dans l'exemple ci-dessous, une répétition a été créée à partir des cylindres. La mise en surbrillance d'un membre de la répétition entraîne la mise en surbrillance de toute la répétition.
