Fusionner les corps de facettes

L’outil Fusionner combine deux corps de facettes ou un corps de facette et un corps solide.

Fusionner des corps de facettes est une opération booléenne similaire à l’outil CombinerOutil utilisé pour couper ou coller une géométrie. dans l’onglet ConceptionModèle 2D ou 3D contenant au moins un composant de niveau supérieur..

Lorsque vous utilisez des outils booléens, gardez à l'esprit ce qui suit :

• Le premier corps de facette que vous sélectionnez est altéré par le second
• Le second corps de facette est « consommé » par le premier
• Après l'opération, le premier corps de facette, mais pas le second, apparaît toujours dans la structure arborescente

Fusionner les corps de facettes :

1. Cliquez sur l'outil Fusionner
2. Sélectionnez le premier corps de facette
   • Le premier corps de facette est mis en surbrillance en bleu
3. Sélectionnez le second corps de facette ou un corps solide
4. Les deux corps de facettes sont fusionnés en un
   • Si un corps solide est fusionné avec un corps à facette, le corps solide est converti en un corps de facette

Options

Les options suivantes sont disponibles pour contrôler la façon dont les corps sont fusionnés :

L'outil Fusionner fonctionne également sur deux corps de facettes ouverts afin de créer automatiquement l'union produisant un corps de facette fermé, unique. Un exemple serait deux moitiés d’un corps évidé fusionné en un corps évidé fermé.

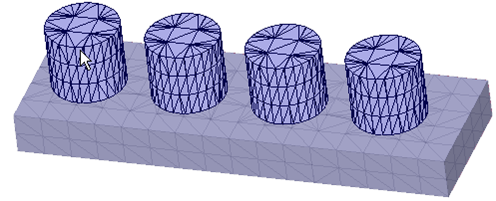

Les composants répétés sont sélectionnés vers le haut dans les outils booléens. Dans l'exemple ci-dessous, une répétition a été créée à partir des cylindres. La mise en surbrillance d'un membre de la répétition entraîne la mise en surbrillance de toute la répétition.
