Evider les corps de facettes

Utiliser l'outil CoqueSolide ou pièce évidée d'une face sélectionnée afin d'obtenir une coque d'une épaisseur spécifique. pour ajouter de l’épaisseur sur l’intérieur ou l’extérieur d’un corps de facette.

Pour évider un corps de facette :

1. Cliquez sur l'outil Coque
2. Sélectionnez un corps de facette
3. Cliquez sur Terminer.
4. La coque est ajoutée et un nouveau corps de facette est présenté dans la structure arborescente.

Guides d’outil pour une coque simple

Les guides d'outils suivants sont conçus pour vous aider à exécuter les procédures étape par étape. Utilisez la touche Tab pour alterner entre les différents guides. Dès qu'un guide d'outil est sélectionné, il se peut que le curseur change aussi pour tenir compte du guide actif.

Options

Les options suivantes sont disponibles pour contrôler comment les corps sont évidés :

Cliquez sur le guide d'outil Sélectionner une géométrie.



Un bloc simple sera évidé.
Utiliser le guide d’outil Sélectionner une géométrie, la face du dessus est sélectionnée pour être retirée.
Cliquez sur Terminer et le bloc est évidé avec la face du dessus retirée.
Vous pouvez également sélectionner des facettes pour les retirer de la coque. Ici, au lieu de retirer la face, seules les facettes sélectionnées seront retirées.
Maintenant la coque est un peu plus intéressante.

Ajouter un Remplissage de base aux coques

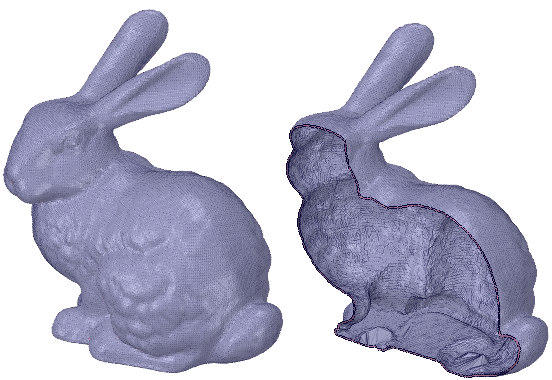

Imprimer le modèle lapin ci-dessus pourrait prendre beaucoup de temps et beaucoup de matériau si le volume au complet était rempli.

La fonction de remplissage intérieur vous permet d'évider l'intérieur d'un modèle et d'ajouter une structure de soutien interne. Cette solution offre résistance tout en réduisant les coûts en matériau et les délais d'impression.

L'outil offre plusieurs options qui permettent de contrôler la taille, la forme et le pourcentage du volume rempli.

Guides d’outil pour une coque avec Remplissage de base

Les guides d'outils suivants sont conçus pour vous aider à exécuter les procédures étape par étape. Utilisez la touche Tab pour alterner entre les différents guides. Dès qu'un guide d'outil est sélectionné, il se peut que le curseur change aussi pour tenir compte du guide actif.

Options de Remplissage de base

Si vous choisissez un Type de Remplissage de base, les options suivantes sont disponibles pour contrôler le remplissage :

Pour évider et ajouter un remplissage interne en utilisant des formes de base

1. Cliquez sur l'outil Coque

2. Configurez la direction d'épaississement sur Intérieur.

3. Définissez l'épaisseur de la paroi de la coque.
4. Décidez s'il faut ou non conserver le CorpsSolide ou surface. de facette après l'évidement.
5. Choisissez l'option De base .
6. Sélectionnez le Corps de facette à évider.
7. Choisissez une forme de remplissage
8. Définissez les options de dimensions de remplissage
9. Ajustez l’Aperçu
10. Cliquez sur Terminer.
11. La coque est ajoutée et un nouveau corps de facette est présenté dans la structure arborescente

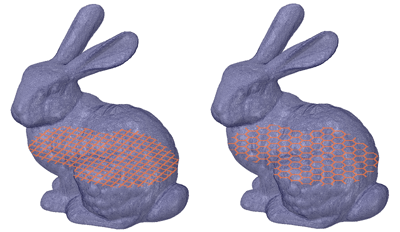

Les images ci-dessous montrent la prévisualisation des formes de remplissage carrées et hexagonales.

L’axe Y est choisi pour la Direction de l’aperçu, et le Décalage a été ajusté pour placer l’aperçu près du milieu du modèle, le long de l’axe Y.

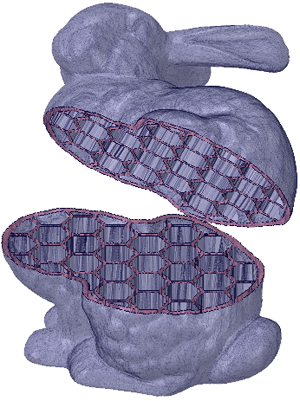

L'image ci-dessous montre le modèle évidé avec des éléments de remplissage internes hexagonaux. Le corps a été scindé et déplacé pour exposer le remplissage interne.

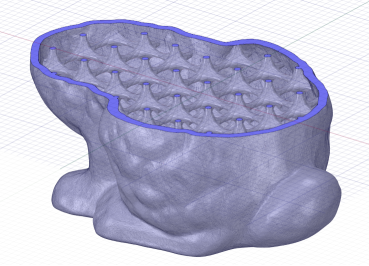

L'image ci-dessous montre le modèle évidé avec un remplissage de maillage 3D.

Les remplissages de maillage sont sensibles à la grosseur du facettage. Les grosses facettes accélèrent les remplissages de maillage. La grosseur est contrôlée lorsque vous convertissez un corps solide en un corps de facette en utilisant l’outil Convertir. Lors de la conversion, utilisez un Angle maximum proche de 30° pour obtenir moins de facettes et accélérer les calculs de maillage.

Plus d’exemples de maillage

Maillage   Répétition de remplissage de maillage en trois dimensions
Maillage cube régulier   Répétition de remplissage de maillage simple cube
Maillage cube avec supports centraux   Maillage cube avec supports provenant de tous les coins du cube sécant au centre du cube
Maillage cube avec supports transversaux   Maillage cube avec supports transversaux entre les arêtes sur chaque face du cube englobant
Maillage cube avec Supports diagonaux latéraux   Maillage cube avec supports diagonaux entre les sommets sur chaque face du cube englobant
Maillage cube avec centre en bas   Maillage cube avec supports qui se rencontrent au centre de la face inférieure du cube englobant
Maillage cube avec centre en bas sans supports verticaux   Maillage cube avec supports qui se rencontrent au centre de la face inférieure du cube englobant sans supports verticaux
Maillage pyramide double   Maillage pyramide double avec supports latéraux
Maillage pyramide double avec transversaux   Maillage pyramide double avec supports transversaux internes
Maillage pyramide double et diagonales de face   Pyramide double au centre du maillage avec diagonales sur les faces du cube englobant
Maillage diamant   Pyramide double sans supports latéraux



Ajouter Remplissage personnalisé aux coques

Vous pouvez également utiliser des formes personnalisées en guise d'éléments de remplissage. Dans l'exemple ci-dessous, la forme X sera utilisée en guise de remplissage personnalisé.

Guides d’outil pour une coque avec Remplissage personnalisé

Les guides d'outils suivants sont conçus pour vous aider à exécuter les procédures étape par étape. Utilisez la touche Tab pour alterner entre les différents guides. Dès qu'un guide d'outil est sélectionné, il se peut que le curseur change aussi pour tenir compte du guide actif.

	Le guide d'outil Sélectionner corps solide ou corps de facette est activé par défaut. Cela vous permet de sélectionner des corps solides ou des corps de facettes à évider.
	Le guide d'outil Sélectionner une géométrie vous permet de sélectionner les géométries ou les facettes à retirer lors de l’évidement.
	Le guide d'outil Sélectionner une esquisse vous permet de sélectionner une esquisse à utiliser comme forme de remplissage personnalisée.
	Le guide d'outil Terminer complète la coque.

Options de Remplissage personnalisé

Si vous choisissez un Type de Remplissage personnalisé, les options suivantes sont disponibles pour contrôler le remplissage :

Pour évider et ajouter un remplissage interne en utilisant des formes personnalisées

1. Cliquez sur l'outil Coque

2. Configurez la direction d'épaississement sur Intérieur.

3. Définissez l'épaisseur de la paroi de la coque.
4. Décidez s'il faut ou non conserver le Corps de facette après l'évidement.
5. Choisissez l'option Personnalisé .
6. Sélectionnez le Corps de facette à évider.
7. Cliquez sur le guide d'outil Sélectionner une esquisse
8. Sélectionnez la forme tracée à utiliser comme remplissage
9. Choisissez une répétition Remplissage, GrilleVoir Grille d'esquisse carrée ou Grille rectangulaire
10. Définir le dimensionnement
11. Choisissez ce qui est à Remplir(vide entre formes ou la forme elle-même)
12. Cliquez sur Terminer.
13. La coque est ajoutée et un nouveau corps de facette est présenté dans la structure arborescente

Les images ci-dessous donnent quelques exemples.

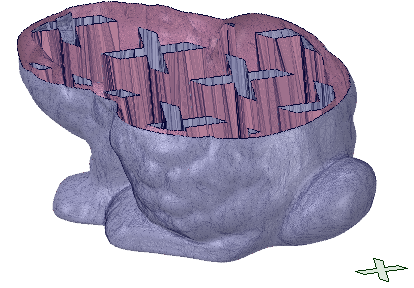

La forme « X » dans le coin en bas à gauche est choisi comme le remplissage personnalisé. Mis à l’échelle est utilisé avec de plus grandes dimensions pour créer un espace plus important entre les formes. Remplir forme a été choisi pour remplir la forme personnalisée et laisser un vide entre les formes.

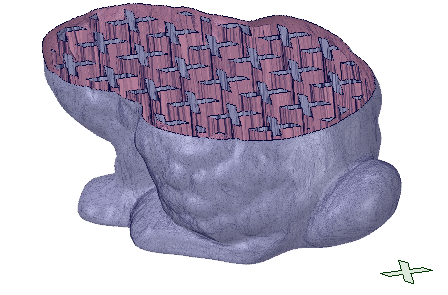

La forme « X » dans le coin en bas à gauche est choisi comme le remplissage personnalisé. Mis à l’échelle n’est PAS utilisé de sorte que la forme s’applique effectivement, ce qui crée un espace plus petit entre les formes. Remplir forme a été choisi pour remplir la forme personnalisée et laisser un vide entre les formes.
