Diviser les corps de facettes

Les corps de facettes peuvent être divisés en utilisant un plan ou une surface comme objet diviseur.

1. Cliquez sur l'outil Diviser

2. Sélectionnez un corps de facette

3. Choisissez une option Couvrir (voir les images ci-dessous)

4. Sélectionnez un plan ou une surface à utiliser comme diviseur

5. Le corps de facette est divisé en deux corps de facettes distincts

Les options suivantes sont disponibles pour contrôler la façon dont les corps sont divisés :

Ne pas couvrir	Conservez une ouverture obtenue après la division.
Couvrir	Couvrez l'ouverture obtenue lors de la division.
Couvrir avec des points internes	Couvrez l’ouverture obtenue lors de la division, mais utilisez des points supplémentaires à l’intérieur de Couvrir pour produire de meilleurs triangles.

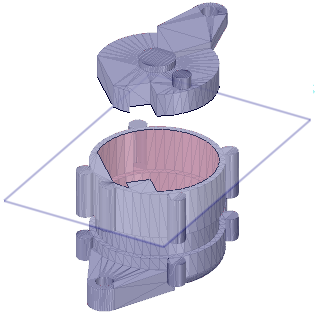

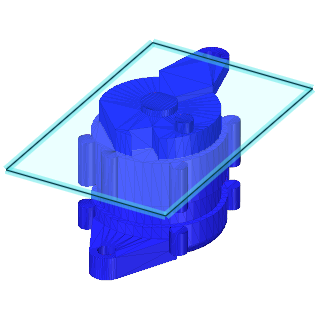

Les images ci-dessous montrent des exemples des différentes options.


Sans coiffage	Couvrir	Couvrir avec des points internes
