Vous pouvez enregistrer une cote graduée en tant que cote pilotante dans le volet Groupes. Lorsque vous cliquez sur une cote pilotante créée à l'aide de l'outil DéplacerOutil utilisé pour déplacer ou faire pivoter la géométrie., ce dernier est activé automatiquement. Modifier la cote revient à déplacer l'objet. Les points, les arêtes, les faces ou les axes de la cote sont déplacés si vous modifiez la valeur de la cote.

Pour ajouter une cote pilotante à l'aide de l'outil Déplacer

1. Cliquez sur Déplacer dans le groupe Edition de l'onglet ConceptionModèle 2D ou 3D contenant au moins un composant de niveau supérieur..

2. Sélectionnez la ou les faces que la cote doit déplacer si elle est modifiée.

3. Cliquez sur une direction ou un axe de rotation sur la poignée de déplacement.

4. Cliquez sur Cote dans le volet Options ou la mini barre d'outils.

5. Sélectionnez la face, l'arête ou le point au niveau duquel vous souhaitez créer des cotes pour les faces sélectionnées.

6. Cliquez sur Créer un groupe dans le volet GroupesEnsembles d'objets qui apparaissent dans l'onglet Groupes. Vous créez un groupe à partir de tout ensemble d'objets sélectionnés. Les informations relatives à la sélection, à l'opération Alt+sélection, au déplacement de l'ancre, de l'axe et aux cotes graduées sont toutes stockées avec le groupe..

Exemples

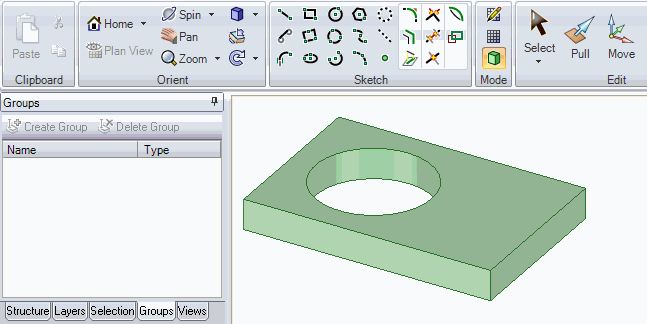

La vidéo présente la création d'une cote de rayon et d'une cote de décalage de distance. Modifier une cote revient à déplacer la face. Le cylindre et la face plane se déplacent lorsque les cotes enregistrées associées sont modifiées.
