Marquer

L'outil Marquer détecte les faces, arêtes et sommets confondus entre les corps et les marque comme face confondue. Les régions de contact auront la même forme et le maillage de chaque face sera similaire. Ceci peut être utilisé lors de l'analyse de la tension entre deux pièces.

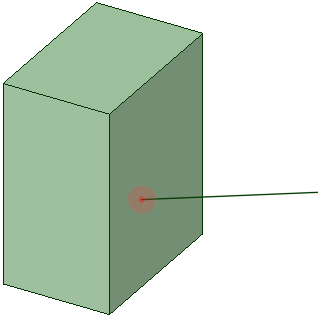

Les courbes et les profilés qui croisent des faces créent des points marqués qui sont convertis en points de référence accrochés.

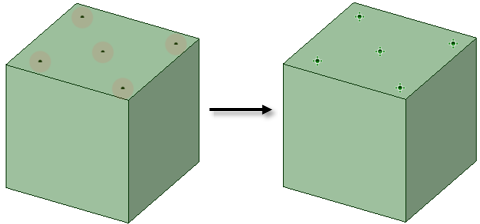

Esquisser des points confondus avec les faces créé des Points de références accrochées lors du marquage.

Pour marquer une pièce

1. Cliquez sur Marquer dans le groupe Analyser de l'onglet Préparer. L'outil détectera et mettra en surbrillance automatiquement les arêtes divisées (voir image ci-dessus).

2. Sélectionnez le ou les objets que vous souhaitez modifier :

   • Utilisez le guide d'outil Sélectionner un problème pour sélectionner les zones en surbrillance que vous voulez modifier. Le curseur se transformera en main lorsque vous déplacerez la souris sur une zone problématique. Ce guide d'outil est activé par défaut.

   • Utilisez le guide d'outil Sélectionner une géométrie pour sélectionner les arêtes qui n'ont pas été automatiquement détectées. Vous pouvez également utiliser les modes de sélection Boîte de sélection, Lasso et Pinceau.

3. Utilisez les contrôles du groupe Naviguer du ruban pour afficher les problèmes les uns à la suite des autres avant de les corriger.

   • Cliquez sur Suivant ou Précédent pour poursuivre et mettre en surbrillance chaque problème identifié.

   • Sélectionnez Zoom pour ajuster si vous voulez automatiquement effectuer un zoom avant sur le problème dans la zone de conception lorsque vous cliquez sur Suivant ou Précédent.

4. Cliquez sur le guide d'outil Terminer.

   SpaceClaim marque les arêtes sélectionnées des faces confondues.

Il y a une limite interne au nombre de sites marqués trouvés par l'outil. La limite est établie à 1000 pour optimiser les performances.

Options

Tolérance si la distance entre des objets est inférieure ou égale à la valeur de tolérance, on considère qu'ils se croisent. Sur l'image de droite, la distance entre les objets est 0.01, ce qui équivaut à la Tolérance.
FaceCôté ou autre surface d'un solide. Certains exemples sont la surface interne d'un perçage ou les six côtés d'un solide rectangulaire. Voir Surface permet de trouver des intersections entre deux faces.
Edge permet de trouver des intersections entre deux arêtes.
Profilé/CourbeEn 3D, toute ligne dans l'espace. permet de trouver des intersections entre des courbes/profilés.

Guides d'outil

Les guides d'outils suivants sont conçus pour vous aider à exécuter les procédures étape par étape. Utilisez la touche Tab pour alterner entre les différents guides. Dès qu'un guide d'outil est sélectionné, il se peut que le curseur change aussi pour tenir compte du guide actif.
