Modes de conception

SpaceClaim propose trois modes de conception : Esquisse, CoupeModeVous disposez de trois modes de conception : Esquisse, Coupe et 3D. Vous pouvez passer d'un mode à l'autre à tout moment. de conception qui permet d'éditer des solides en travaillant sur leurs arêtes et sommets en coupe. La vue est « coupée » pour afficher les détails internes. et 3D. La différence entre ces modes est claire lorsque vous passez du mode 2D au 3D, de même que la différence entre le travail en coupe (où vous pouvez modifier les objets en 3D) et le traçage (où vous pouvez modifier les objets en 3D).

Pour basculer d'un mode à  l'autre

1. Cliquez sur un outil dans le groupe Mode du ruban.

   Vous pouvez également cliquer avec le bouton droit sur une zone vide dans la fenêtre de conception et sélectionner Mode EsquisseMode de tracé en deux dimensions à l'aide des outils d'esquisse sur la grille d'esquisse. Une esquisse est un ensemble de lignes et d'objets en 2D sur une grille d'esquisse. L'esquisse crée des régions qui peuvent être tirées en 3D. Lorsque vous tirez votre esquisse en 3D grâce à l'outil TirerOutil utilisé pour déformer la géométrie. Utilisez l'outil Tirer pour effectuer des décalages, extrusions, révolutions, balayages, dépouilles et lissages de faces et des arrondis, chanfreins et extrusions d'arêtes. Lors de la conversion d'une esquisse en 3D, tirer une ligne crée une surface et tirer une surface crée un solide., les régions formées par les lignes sécantes deviennent des solides et les lignes deviennent des arêtes., Mode CoupeMode utilisé pour éditer des solides en travaillant sur leurs arêtes et sommets en coupe. Dans ce mode, tirer une ligne tire une face, tirer un sommet tire une arête. Pour créer une vue en coupe, sélectionnez la face qui sera utilisée pour définir le plan de coupe. Le hachurage est utilisé pour montrer l'intersection du plan de coupe et d'un solide. ou Mode 3D dans le menu contextuel, ou appuyer sur K (pour le mode Esquisse), X (pour le mode Coupe) ou D (pour le mode 3D).

   Si vous dessinez en mode Esquisse, vous pouvez également cliquer sur Retour au mode 3D dans la mini barre d'outils PlanGéométrie de construction composée d'une surface plane. Les plans peuvent être utilisés pour une esquisse en 2D, la vue en coupe d'un modèle, un plan neutre d'une fonctionnalité de dépouille. d'esquisse.

2. Si vous passez du mode 3D à l'un des autres modes, sélectionnez un plan d'esquisse ou créez un plan de coupe.

   Lorsque vous sélectionnez un objet d'origine ou son centre et cliquez sur le mode Esquisse, le plan d'esquisse est aligné sur l'axe XY de l'objet d'origine.

Pour basculer l'orientation lorsque le mode Coupe est activé

Cliquez avec le bouton droit et sélectionnez Basculer l'orientation de la vue lorsque le mode Coupe est activé.

Groupe Mode du ruban

Le groupe Mode du ruban contient les outils suivants :

Exemples

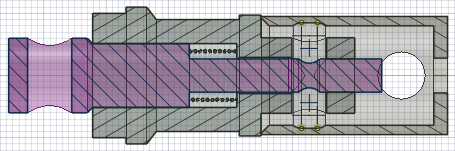

ConceptionModèle 2D ou 3D contenant au moins un composant de niveau supérieur. en mode Coupe. Le composant actif est affiché dans la couleur de la pièce (magenta dans cet exemple) et les composants inactifs sont affichés en gris.

Le fait de basculer entre le mode Esquisse et le mode 3D convertit automatiquement les courbes tracées fermées en objets surfaciques et les courbes d'esquisse en arêtes. Seules les courbes d'esquisse contribuant à la surface fermée sont converties en arête. Les courbes restantes restent dans la conception en tant que courbes libres.
