Organiser les corps de facettes

Le groupe Organiser met les outils suivants à disposition pour organiser les corps et régions de facettes.

Un même corps de facette peut avoir n'importe quel nombre de régions. Par exemple, un corps de facette à coque comportant à la fois une région de facette intérieure et une région de facette extérieure dans un même corps. Un autre exemple peut être créé en enregistrant un modèle SpaceClaim, qui contient plusieurs corps solides séparés, sous la forme d'un fichier STL. Il est importé dans SpaceClaim sous la forme d'un corps de facette unique, mais il présente plusieurs régions de facettes séparées.

Outil Séparer :

1. Cliquez sur l’outil Séparer
2. Utilisez le guide d’outil Sélectionner les coques pour sélectionner un corps de facette à coque et le séparer.
3. Utilisez le guide d’outil Sélectionner les maillages pour sélectionner un corps de facette avec des régions déconnectées et les séparer.
4. Sélectionnez un corps de facette ou une région de facette.
5. La sélection est alors convertie en corps de facette séparé.

Guides d'outil

Les guides d'outils suivants sont conçus pour vous aider à exécuter les procédures étape par étape. Utilisez la touche Tab pour alterner entre les différents guides. Dès qu'un guide d'outil est sélectionné, il se peut que le curseur change aussi pour tenir compte du guide actif.

Options

Les options suivantes sont disponibles pour fixer le type de régions à inclure :

Exemple utilisant l’outil Séparer

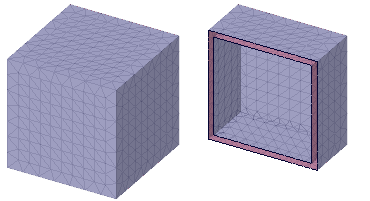

L'image ci-dessous illustre un corps de facette à coque. La vue en coupe montre les régions interne et externe.

Après séparation, il y a deux corps de facettes. L'image ci-dessous illustre le corps de facette interne mis en surbrillance.

Outil Tout séparer :

1. Cliquez sur l’outil Tout séparer ou cliquez avec le bouton droit sur un corps de facette dans la Structure arborescenteAffichage dans le volet Structure qui indique chacun des objets de votre conception. Vous pouvez développer ou réduire les nœuds de l'arborescence pour afficher les objets. Vous pouvez renommer, créer, modifier, remplacer et supprimer les objets ainsi qu'utiliser les composants. et cliquez sur Tout séparer.
2. Toutes les régions de facettes, dans tous les corps de facettes, sont converties en corps de facettes séparés.

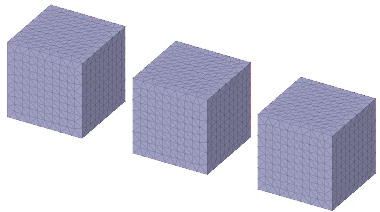

L’image ci-dessous montre un exemple simple d’un corps de facette unique avec de multiples régions déconnectées.

Outil Joindre :

1. Cliquez sur l’outil Joindre

2. Utilisez le guide d'outil Sélectionner les corps de facettes pour joindre les corps sélectionnés un par un.

   1. Sélectionnez un corps pour servir de cible. Tous les corps sélectionnés par la suite seront joints à la cible.
   2. Sélectionnez les corps à joindre à la cible.
3. Utilisez le guide d'outil Sélectionner le maillage cible pour joindre tous les corps de facettes au corps cible sélectionné.
   1. Sélectionnez le corps cible.
   2. Tous les autres corps de facettes sont automatiquement joints à la cible.

Guides d'outil

Les guides d'outils suivants sont conçus pour vous aider à exécuter les procédures étape par étape. Utilisez la touche Tab pour alterner entre les différents guides. Dès qu'un guide d'outil est sélectionné, il se peut que le curseur change aussi pour tenir compte du guide actif.
