Faire pivoter les arêtes

Vous pouvez faire pivoter l'arête de tout solide en sélectionnant l'option Faire pivoter l'arête de l'outil TirerOutil utilisé pour déformer la géométrie. Utilisez l'outil Tirer pour effectuer des décalages, extrusions, révolutions, balayages, dépouilles et lissages de faces et des arrondis, chanfreins et extrusions d'arêtes. Lors de la conversion d'une esquisse en 3D, tirer une ligne crée une surface et tirer une surface crée un solide.. Vous pouvez également faire pivoter, ensemble, deux arêtes distinctes lorsque vous tirez dans une direction.

Pour transformer un cylindre en cône, sélectionnez l'outil Tirer et l'option Faire pivoter l'arête. Cliquez ensuite sur l'arête ou le cylindre et tirez l'élément jusqu'à ce qu'il forme un point. Pour faire un cylindre d'un cône tronqué, cliquez sur la petite arête et tirez-la vers l'extérieur.

Faire pivoter une arête

1. Sélectionnez l'outil Tirer dans le groupe Edition de l'onglet ConceptionModèle 2D ou 3D contenant au moins un composant de niveau supérieur..

   Le guide d'outil Sélectionner est activé par défaut.

2. Sélectionnez l'arête ou les arêtes que vous souhaitez faire pivoter. Double-cliquez pour sélectionner une chaîne tangente ou un contour d'arête.

3. Sélectionnez l'option PivoterOutil utilisé pour réorienter la conception dans une direction et la visualiser sous un angle quelconque. arête dans le volet Options ou dans la mini barre d'outils.

   La flèche Tirer change pour signaler les deux directions dans lesquelles vous pouvez déplacer l'arête pour faire pivoter les faces reliées. Une flèche est mise en surbrillance pour montrer la direction primaire.

4. Si la flèche pointant dans la direction vers laquelle vous souhaitez tirer n'apparaît pas en surbrillance, cliquez dessus ou appuyez sur Tab.

5. Cliquez et faites glisser l'arête dans la direction de la flèche Tirer.

   Pendant le tirage, la distance du déplacement de l'arête s'affiche. Vous pouvez dimensionner la distance en mode CoupeModeVous disposez de trois modes de conception : Esquisse, Coupe et 3D. Vous pouvez passer d'un mode à l'autre à tout moment. de conception qui permet d'éditer des solides en travaillant sur leurs arêtes et sommets en coupe. La vue est « coupée » pour afficher les détails internes. et 3D et dimensionner l'angle en mode Coupe.

   Vous pouvez maintenir la touche Maj enfoncée pour accrocher à une géométrie existante.

Exemples

Faire pivoter simultanément plusieurs arêtes.

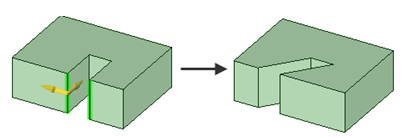

Faire pivoter simultanément deux arêtes distinctes en tirant dans une direction.

Dimensionner l'angle du pivot.
