Relâcher des surfaces

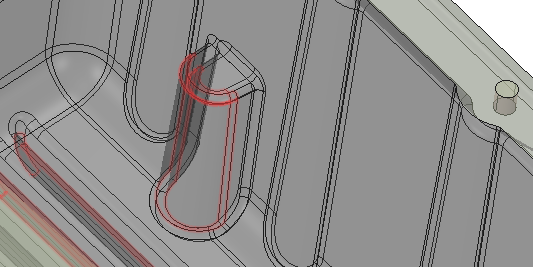

L'outil Relax (Relâcher) sert à chercher les surfaces qui pourraient avoir trop de points de contrôle et réduire le nombre de ces points. La réduction du nombre de points de contrôle « relâche » les surfaces et les rend plus stables.

Pour relâcher une surface

1. Cliquez sur  Relax (Relâcher) dans le groupe Ajuster de l'onglet RéparerVoir Combler.

2. (Facultatif) Cliquez sur le guide d'outil Sélectionner une géométrie pour sélectionner les surfaces à relâcher qui n'ont pas été automatiquement détectées.

3. Cliquez sur le guide d'outil Sélectionner un problème et cliquez sur une face mise en surbrillance pour relâcher la face ou cliquez sur le guide d'outil Terminer pour relâcher toutes les faces mises en surbrillance.

Guides d'outil

Les guides d'outils suivants sont conçus pour vous aider à exécuter les procédures étape par étape. Utilisez la touche Tab pour alterner entre les différents guides. Dès qu'un guide d'outil est sélectionné, il se peut que le curseur change aussi pour tenir compte du guide actif.

	Le guide d'outil Sélectionner un problème est activé par défaut. Ce guide d'outil vous permet de sélectionner les zones problématiques qui sont automatiquement trouvées par l'outil.
	Le guide d'outil Sélectionner une géométrie vous permet de sélectionner les faces et les courbes qui n'ont pas été automatiquement trouvées. Maintenez la touche Ctrl enfoncée pour sélectionner plusieurs objets ou définissez une boîte de sélection dans la zone de conception.
	Le guide d'outil Exclure une zone problématique vous permet d'exclure des zones d'une sélection et de la réparation.
	Le guide d'outil Terminer remplace toutes les surfaces en surbrillance par de nouvelles surfaces en fonction des options de réparation.

Options de recherche

• Distance maximum : permet de trouver les faces dont les points de contrôle sont dans une des directions à une distance inférieure à celle qui a été indiquée.
• Minimum points (Points minimum) : permet de trouver les faces présentant davantage de points de contrôle qu'indiqué dans une des directions.

Options de réparation

• Density of points (Densité des points) : La densité des points qui doit être appliquée lorsque l'on relâche la surface.
