Convertir un type de grugeage en coin en Laser symétrique.
Sélectionner l'option Lisse à partir de l'outil Grugeage en coin pour les plis à rayon inégal.
Sélectionner l'option Lisse pour un angle qui n'est pas à 90 degrés.



Les exemples suivants illustrent l'effet de la propriété Référence du grugeage en coin sur une pièce en tôle dépliée.



Type de grugeage en coin : Circulaire Référence : Coin
Type de grugeage en coin : Circulaire Référence : Centre
Type de grugeage en coin : Carré Référence : Coin
Type de grugeage en coin : Circulaire Référence : Centre







Ajouter un grugeage en coin à une pièce en forme de coque précédemment convertie en tôle. Avant de déplier cette pièce, vous devez lui ajouter des jonctions et des divisions de face.



1. Sélectionnez un ou plusieurs grugeages en coin.

   Vous pouvez sélectionner un coin Rempli en sélectionnant le sommet où devrait se trouver le grugeage en coin.

2. Sélectionnez l'optionPar défaut à partir de l'outil Grugeage en coin.

   Vous pouvez également modifier la valeur Type de grugeage dans la section Tôle du volet Propriétés.



1. Maintenez la touche Ctrl enfoncée tout en cliquant pour sélectionner des plis égaux avoisinant un grugeage en coin.

2. Sélectionnez l'option Lisse à partir de l'outil Grugeage en coin.

Les coins étanches sont des coins en tôle sans grugeage. Pour les créer, vous devez simplement supprimer les grugeages. Les pièces avec des coins étanches peuvent être dépliées et modifiées comme toute autre pièce en tôle.

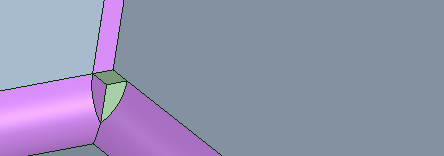

Coin étanche sur une jonction sans chevauchement

1. Sélectionnez les faces du coin.







2. Cliquez sur Rempli dans la mini barre d'outils ou sur le menu déroulant Grugeage en coin.

   Le coin est désormais étanche.

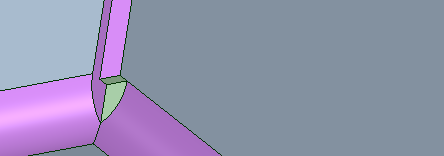

Coin étanche sur une jonction avec chevauchement complet

1. Sélectionnez les faces du coin et choisissez un grugeage rempli dans la mini-barre d'outils ou le menu déroulant du Grugeage en coin.







2. Le coin étanche est créé.





Jonction à chevauchement partiel :

Coin étanche sur une jonction avec chevauchement partiel

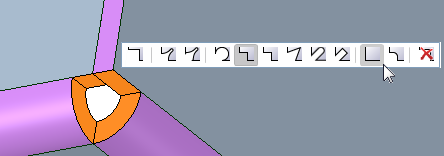

1. Sélectionnez les faces du coin et choisissez un grugeage rempli dans la mini-barre d'outils ou le menu déroulant du Grugeage en coin dans l’onglet Tôle.





2. Le coin étanche est créé.

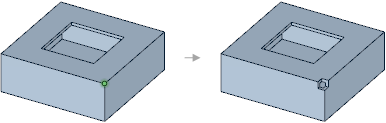

Pour convertir un coin étanche en coin avec grugeages

1. Sélectionnez l'arête ou le point où les plis se rencontrent (voir ci-dessous).



   ou



2. Cliquez sur l'outil Grugeage en coin dans le groupe Modifier de l'onglet Tôle et choisissez un type de Grugeage.

   Le coin possède désormais un grugeage.





Pour supprimer un grugeage en coin

1. Sélectionnez un ou plusieurs grugeages en coin.

2. Sélectionnez Aucun à partir de l'outil Grugeage en coin du groupe Modifier de l'onglet Tôle ou à partir de la mini barre d'outils.

   L'objet du grugeage en coin est supprimé. La géométrie est conservée.
