Répétitions allégées

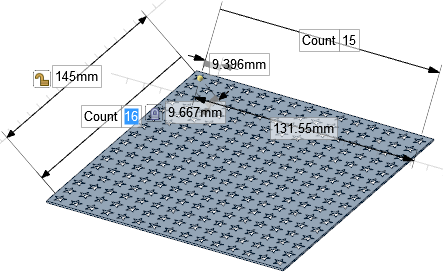

Les répétitions allégées vous permettent de créer des répétitions dans une tôle contenant des centaines de milliers de membres. Elles sont affichées presque aussi rapidement qu'un seul membre car seules les facettes graphiques du membre d'origine sont calculées puis converties en graphiques en fonction des cotes de la répétition.

Vous ne pouvez pas sélectionner les membres d'un graphique uniquement. Toutes les modifications sont effectuées à partir de la ligne de repère de la répétition et tous les membres de la répétition sont déplacés lorsque vous déplacez la ligne de repère.

Lorsque vous passez d'une répétition réelle à une répétition allégée, l'alésage sélectionné en tant que ligne de repère de la répétition reste sélectionné. Cela vous permet de convertir une répétition allégée en répétition normale, de modifier le centre de modification ou l'emplacement de la ligne de repère, puis de reconvertir la répétition en répétition allégée à des fins de rapidité.

Les répétitions allégées sont automatiquement converties en répétitions normales lorsque vous exportez une conception en tôle.

Vous ne pouvez créer une répétition allégée qu'à l'aide d'une répétition d'alésages.

Pour créer une répétition allégée

1. Suivez les instructions de la rubrique Créer des répétitions pour créer une répétition de perçages.

   Vous pouvez créer tout type de répétition (linéaire, circulaire, radiale, etc.).

2. Cliquez du bouton droit sur une ligne de repère de la répétition et sélectionnez Répétition allégée.

Pour convertir une répétition allégée en répétition normale

Cliquez du bouton droit sur une ligne de repère de la répétition et sélectionnez Basculer répétition allégée.
