Polygones (Tôle)

Utilisez l'outil Sheet Metal Polygon (PolygoneObjetTout ce que les outils peuvent reconnaître. Les objets 3D incluent les sommets, arêtes, faces, surfaces, solides, dessins, plans, axes et origines. Les objets 2D comprennent les points et lignes. complexe composé de trois lignes droites minimum dans une figure fermée. Utilisez l'outil Polygone pour dessiner un polygone ayant jusqu'à 32 côtés. (Tôle)) pour dessiner un polygone ayant entre 3 et 64 côtés.

Les rectangles, les cercles, les polygones et les ellipses sont extrudés automatiquement en fonction de l'épaisseur d'une paroi en tôle au cours de l'esquisse. Vous pouvez modifier l'épaisseur de paroi par défaut dans les propriétés de tôle.

En outre, vous pouvez choisir l'option SectionLigneLigne droite, arc ou spline tracé en mode Esquisse ou sur un plan de dessin. Les lignes ont une longueur mais pas de zone. Lorsque vous tirez une esquisse en 3D à l'aide de l'outil TirerOutil utilisé pour déformer la géométrie. Utilisez l'outil Tirer pour effectuer des décalages, extrusions, révolutions, balayages, dépouilles et lissages de faces et des arrondis, chanfreins et extrusions d'arêtes. Lors de la conversion d'une esquisse en 3D, tirer une ligne crée une surface et tirer une surface crée un solide., les lignes deviennent des arêtes. dans l'espace ; aperçu d'un objet ; permet de décrire les objets au cours du balayage ou du lissage. pour créer une paroi perpendiculaire au plan d'esquisse lorsque vous dessinez.

Pour dessiner un polygone dans une tôle

1. Cliquez sur l'onglet Tôle.

2. Cliquez sur Polygone dans le groupe Esquisse.

3. (Facultatif) Sélectionnez Utiliser le rayon interne dans le volet Options pour dimensionner le polygone en fonction du diamètre d'un cercle inscrit dans le polygone. Décochez cette option pour dimensionner le polygone en fonction d'un cercle circonscrit.

4. (Facultatif) Cliquez sur l'option Section si vous souhaitez créer des parois pendant l'esquisse.

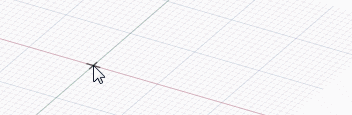

5. Cliquez pour définir le centre du polygone.

   Vous pouvez dimensionner les points par rapport à d'autres objets d'esquisse.

6. Faites glisser la souris pour dessiner le polygone et modifier son orientation.

   L'orientation correspond à l'angle du polygone par rapport aux axes des abscisses et des ordonnées.

   Vous pouvez appuyer sur Tab et taper un nombre pour modifier le diamètre, l'orientation ou le nombre de côtés.

7. Cliquez pour compléter le polygone.

   Les côtés du polygone sont tous associés, et agissent comme un seul objet. Lorsqu'elles sont tirées en 3D, les arêtes et les faces du solide polygonal maintiennent également cette contrainte.

   Astuce Si vous rognez l'esquisse d'un polygone avec l'outil Rogner, vous pouvez faire glisser les côtés d'origine du polygone avec l'outil Sélectionner pour recréer le polygone.

Options

Les options suivantes sont disponibles dans le volet Options :

• Utiliser le rayon interne : sélectionnez cette option pour dimensionner le polygone en fonction du diamètre d'un cercle inscrit dans le polygone. Décochez cette option pour dimensionner le polygone en fonction d'un cercle circonscrit. Dans l'image ci-dessous, le cercle bleu est inscrit dans un polygone et le cercle orange est circonscrit autour de lui.

Les options d'esquisse de tôle suivantes vous permettent de choisir entre l'esquisse d'une paroi plane ou celle d'une paroi qui est perpendiculaire au plan d'esquisse :

Les options suivantes sont disponibles pour tous les outils d'esquisse :

• Dimensions cartésiennes : sélectionnez un point dans une esquisse, puis cliquez sur cette option pour afficher les dimensions cartésiennes à partir du point. Les dimensions cartésiennes affichent les distances X et Y à partir du point sélectionné. Si aucun point n'est sélectionné, elles affichent les distances X et Y à partir de l'origine.

• Dimensions polaires : sélectionnez un point dans une esquisse, puis cliquez sur cette option pour afficher les dimensions polaires à partir du point. Les dimensions polaires affichent un angle et une distance à partir du point sélectionné. Si aucun point n'est sélectionné, elles affichent l'angle et la distance à partir de l'origine.

• AccrocherContraintes des objets, incréments angulaires et linéaires ou points de la grille lors de l'esquisse ou de la modification de solides. Vous pouvez personnaliser le comportement de l'accrochage dans Fichier > Options. Appuyer sur Maj tout en faisant glisser accroche l'outil en fonction des paramètres d'accrochage. Vous pouvez utiliser l'outil Accrocher au quadrillage pour contraindre ou verrouiller le tracé au niveau des points de la grille uniquement. au quadrillage : sélectionnez cette option pour activer ou désactiver l'accrochage en mode Esquisse. Le curseur s'accrochera à l'incrément d'espacement du quadrillage secondaire en cours d'esquisse. Les valeurs par défaut sont 1 mm pour les unités métriques et 0,125 pouce pour les unités impériales. Pour modifier l'espacement du petit quadrillage, reportez-vous à la rubrique Unités.

• Accrocher à l'angle : sélectionnez cette option pour activer ou désactiver l'accrochage sur l'angle en mode Esquisse. Le curseur s'accrochera à l'incrément d'accrochage angulaire en cours d'esquisse. La valeur par défaut est 15 degrés. Pour modifier l'incrément angulaire de l'accrochage, reportez-vous à la rubrique Options d'accrochage.

• Créer des courbes : les courbes d'esquisse sont créées en tant que courbes d'annotation. Si vous déplacez la conception vers une feuille de mise en plan alors que le mode Esquisse est sélectionné, vous devez cocher à nouveau la case Créer des courbes dans le groupe Options d'esquisse du volet Options afin de créer des courbes d'annotation sur la feuille de mise en plan. Reportez-vous à la rubrique Courbes d'annotation.

• Options de l'ajusteur de courbe : si le plan d'esquisse traverse un objet avec maillage, le système ajuste les courbes en traversant les points des facettes. Les lignes sont affichées en vert et les arcs en bleu. Les options suivantes s'appliquent aux courbes générées par le système.

  • Ajuster les courbes - Désactivez cette option si vous ne souhaitez pas que le système ajuste les courbes au travers des points

  • Tolérance - Détermine le nombre de points qui seront découverts, ce qui détermine également combien de courbes seront créées Plus la tolérance est réduite, plus grand est le nombre de points découverts et le nombre de courbes générées.

  • Fusion automatique - Lorsque cette option est cochée, le système fusionne des lignes et des arcs pour former des splines. Les splines sont affichées en rose.
