Barre d'état

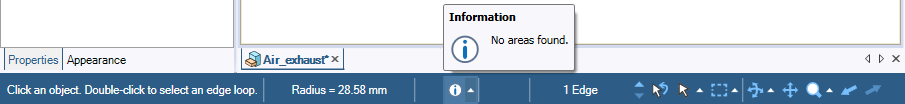

De gauche à droite dans l'image ci-dessus, la barre d'état bleue affiche les éléments suivants :

• Message d'état : Affiche des messages et des informations de progression sur vos actions dans l'outil en cours. Vous pouvez également afficher ces messages en haut à gauche de la fenêtre de conception en sélectionnant Afficher les messages d'état dans la fenêtre de conception dans les options fréquentes.

  Vous pouvez passer la souris sur les icônes de statut dans la fenêtre de message pour voir des info-bulles.

  Le nombre d'objets concernés est mentionné dans les messages de statut.

• Mesures rapides : affiche de simples mesures du ou des objets sélectionnés, telles que la distance entre deux objets ou les coordonnées X, Y et Z d'un point Reportez-vous à la rubrique Mesures rapides. Utilisez l'outil Mesurer pour d'autres types de mesure (volume, masse, etc.). Vous pouvez sélectionner le texte qui apparait ici pour les opérations de copier-coller.
• Messages d'erreur, d'avertissement et d’information : affiche les messages en temps réel. Cliquez sur l'icône pour afficher tous les messages pertinents pour votre conception. Cliquez sur un message pour visualiser l'objet référencé par le message. Double-cliquez sur un message pour sélectionner le ou les objet(s) référencé(s) par le message. Autorisez l'option Zoom pour zoomer sur les objets concernés dans la fenêtre de ConceptionModèle 2D ou 3D contenant au moins un composant de niveau supérieur. lorsque vous double-cliquez sur le message.
• Liste de sélection : affiche la liste des objets actuellement sélectionnés. Passez la souris sur la liste dans la barre d'état pour afficher une liste complète. Lorsque l'option Répétition est sélectionnée dans la structure arborescente, la liste de sélection est mise à jour afin d'afficher le nombre de répétitions incluses dans la conception.
• Sélectionner les parents ou Sélectionner les enfants  : selon la sélection, vous pouvez sélectionnez les parents (flèche vers le haut) ou les enfants (flèche vers le bas) des objets actuellement sélectionnés.
• Restaurer la sélection : restaure la dernière sélection définie.

• Filtre de sélectionCommande déroulante de la barre d'état qui permet de limiter la sélection des objets. Seuls les types d'objets cochés sont sélectionnés, par exemple, uniquement des faces et des arêtes. : vous permet de sélectionner les éléments sélectionnables dans la fenêtre de conception. Une étiquette dans la barre d’état affiche l’objet actuellement sélectionné.

  Vous pouvez autoriser ou désactiver la case à cocher de sélection Intelligentpour un contrôle supplémentaire sur le filtrage :

  • Autorisez Intelligentpour réduire le FiltreVoir Filtre de sélection de Sélection. Dans ce cas, seules les options de la Case à cocher Sélection sont sélectionnables.

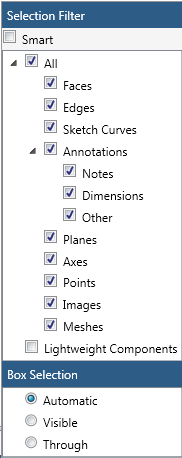

  • Désactivez Intelligentpour développer le Filtre de Sélection pour afficher tous les choix, comme illustré ci-dessous :



• ModeVous disposez de trois modes de conception : Esquisse, Coupe et 3D. Vous pouvez passer d'un mode à l'autre à tout moment. de sélection : choisissez Boîte, Lasso ou Pinceau.

• Contrôles d'affichage : utilisez ces contrôles pour faire pivoter, déplacer et zoomer, ainsi que pour basculer entre les vues précédente et suivante. Vous pouvez également modifier la vue à l'aide des outils du groupe Orienter disponibles dans la plupart des onglets.

  Lors de la rotation, vous pouvez également sélectionner l'une des options suivantes dans le menu TirerOutil utilisé pour déformer la géométrie. Utilisez l'outil Tirer pour effectuer des décalages, extrusions, révolutions, balayages, dépouilles et lissages de faces et des arrondis, chanfreins et extrusions d'arêtes. Lors de la conversion d'une esquisse en 3D, tirer une ligne crée une surface et tirer une surface crée un solide. rotation :

  • Sur le centre pour faire pivoter autour du centre de votre conception
  • Sur le curseur pour pivoter autour de l'emplacement du curseur
  • RotationConception : utilisation de l'outil Rotation pour faire pivoter la conception de 90 degrés dans le plan de l'écran. Vous pouvez faire tourner la conception dans le sens des aiguilles d'une montre et dans le sens inverse. ObjetTout ce que les outils peuvent reconnaître. Les objets 3D incluent les sommets, arêtes, faces, surfaces, solides, dessins, plans, axes et origines. Les objets 2D comprennent les points et lignes. : utilisation de la poignée de déplacement pour faire pivoter un objet autour d'un axe. horaire de 90° pour faire pivoter votre conception de 90° dans le sens des aiguilles d'une montre
  • Rotation antihoraire de 90° pour faire pivoter votre conception de 90° dans le sens inverse des aiguilles d'une montre

  Lors du zoom, vous pouvez également sélectionner l'une des options suivantes dans le menu Tirer rotation :

  • Zoom au mieuxOutil utilisé pour agrandir ou réduire la vue afin que la face ou l'arête sélectionnée ou la conception remplisse la fenêtre de conception. Si vous travaillez avec une feuille de mise en plan, le zoom ajuste la feuille de mise en plan sur la taille de la fenêtre de conception. pour effectuer un zoom sur la sélection afin qu’elle remplisse la fenêtre de conception
  • Zone de zoom avantOutil utilisé pour translater et effectuer un zoom jusqu'à ce que la conception remplisse la zone sélectionnée. pour effectuer un zoom sur une zone sélectionnée
  • Zoom avant pour effectuer un zoom avant dans la vue
  • Zoom arrière pour effectuer un zoom arrière dans la vue
