Ajouter des jonctions verticales

Outre la division de la face du dessus, vous devez également ajouter des plis et des jonctions pour déplier et fabriquer la pièce en tôle.

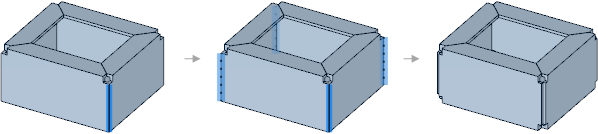

Commencez par ajouter des jonctions aux arêtes verticales :

1. Sélectionnez une arête verticale.

2. Cliquez sur l'onglet Sélection dans le volet contenant la structure arborescente.

   Cet onglet correspond à l'outil de sélection avancée et vous permet de rechercher des géométries semblables dans votre conception. Pour plus d'informations, reportez-vous à la rubrique Sélection avancée.

3. Cliquez sur Arêtes de même longueur.

   Toutes les arêtes verticales sont sélectionnées.

4. Cliquez sur Jonction dans le groupe Créer de l'onglet Tôle.

5. Sélectionnez Aucun chevauchement dans la liste déroulante Jonction.

   Des grugeages sont automatiquement créés sur les coins sans grugeage (voir ci-dessous).

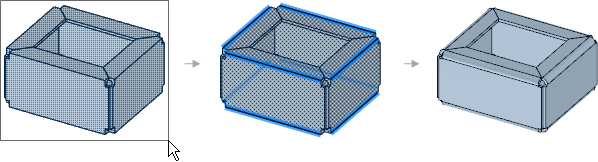

Ajouter des plis aux arêtes fixes restantes

1. Tracez une boîte de sélection autour de la pièce entière pour la sélectionner.

2. Cliquez sur Angles vifs dans le volet Sélection.

   Toutes les arêtes sans type de jonction défini sont sélectionnées. Dans cet exemple, toutes les arêtes horizontales extérieures à la pièce sont sélectionnées. Des plis doivent être ajoutés à ces arêtes afin que la pièce puisse être dépliée.

3. Cliquez de nouveau sur Jonction dans le groupe Créer de l'onglet Tôle.

4. Sélectionnez Pli dans la liste déroulante Jonction.

   Votre pièce inclut désormais des jonctions et des plis, et peut-être dépliée :
