Afficher les outils de l'espace de travail

Vous pouvez ajuster l'affichage des outils de l'espace de travail et l'affichage de votre conception dans la fenêtre de conception à l'aide des outils de la liste déroulante Afficher du groupe Affichage du ruban de l'onglet Affichage, et en modifiant les options de SpaceClaim.

Pour personnaliser les outils affichés lorsque vous travaillez sur votre conception

SpaceClaim offre les outils suivants dans le groupe Afficher du ruban de l'onglet Affichage pour vous assister lors de la création, de l'édition et du détail de vos conceptions :

• Cochez la case OriginePointEmplacement simple dans la grille d'esquisse. Objet en 2D sans hauteur, largeur ni longueur. L'origine, un axe et un sommet sont des exemples de points. Utilisez l'outil Pointer pour tracer un point sur la grille d'esquisse. Les points sont utiles en tant que référence dimensionnelle, pour diviser et pour créer un point sur une ligne ou une courbe par lequel vous souhaitez tracer un cercle trois points. zéro du système de coordonnées. Vous pouvez insérer une origine à tout emplacement de votre conception où vous ancrez l'outil Déplacer, ce qui permet de dimensionner à partir de l'origine ou de déplacer rapidement la grille d'esquisse vers l'origine. Vous pouvez également insérer une origine au niveau du centre de gravité ou du volume d'un solide. pour afficher les axes qui définissent l'orientation par défaut de la conception dans la fenêtre de conception.

• Cochez la case Centre du pivot pour indiquer le centre du pivotement à l'aide de l'outil PivoterOutil utilisé pour réorienter la conception dans une direction et la visualiser sous un angle quelconque.. (Il s'agit de la même option que l'option SpaceClaim Afficher le centre de rotation.)

• Vérifiez la case Zoom Légende pour afficher le zoom légende dans la fenêtre de conception.

• Cochez la case Epaisseur pour changer le style des lignes (telles que celles affichées dans les styles LigneLigne droite, arc ou spline tracé en mode Esquisse ou sur un plan de dessin. Les lignes ont une longueur mais pas de zone. Lorsque vous tirez une esquisse en 3D à l'aide de l'outil TirerOutil utilisé pour déformer la géométrie. Utilisez l'outil Tirer pour effectuer des décalages, extrusions, révolutions, balayages, dépouilles et lissages de faces et des arrondis, chanfreins et extrusions d'arêtes. Lors de la conversion d'une esquisse en 3D, tirer une ligne crée une surface et tirer une surface crée un solide., les lignes deviennent des arêtes. cachée, Ligne cachée supprimée, et Graphiques filaires) de mince à l'épaisseur définie par l'outil Epaisseur dans le groupe Style du ruban.

• Cochez la case Mise en surbrillance des faces pour activer la mise en surbrillance préalable des faces.

• Cochez la case Point lumineux sur les faces pour afficher un point lumineux attaché au curseur lorsque vous passez sur les faces.

• Vérifiez la case CorpsSolide ou surface. brillant pour autoriser la mise en surbrillance en vue de la pré-sélection et de la sélection des corps. Ce réglage s’applique à toutes les fenêtres.

• Vérifiez la case Sommets pour afficher tous les sommets du modèle. Les Sommets ne sont pas affichés sur des arêtes périodiques fermées (par exemple, sur un cylindre). Ce réglage fonctionne pour chaque fenêtre ; l’autoriser pour une fenêtre n’a aucun effet sur les autres fenêtres.

• Vérifiez la case InterférenceLes arêtes d'intersection des solides ou les volumes créés par l'intersection de solides, de surfaces et de composants dans votre conception ; peuvent être affichés à l'aide des outils Analyse. corps pour afficher tous les corps qui s’intersectent. Ce réglage fonctionne pour chaque fenêtre ; l’autoriser pour une fenêtre n’a aucun effet sur les autres fenêtres.

• Cochez la case Entités adjacentes pour afficher la légère surbrillance qui apparaît respectivement sur les faces et les arêtes adjacentes lorsque vous passez la souris sur une arête ou un sommet. La molette de défilement permet de passer d'une entité adjacente à l'autre. Cette fonctionnalité est utile lors de la sélection de l'arête ou de la face à extruder.

• Cochez la case Lignes de dessin pour afficher les courbes d'esquisse sur les plans de dessin.

• Cochez la case Faces de référenceVoir Décaler les faces de référence de décalage pour afficher les contraintes de décalage en ombrage bleu.

• Cochez la case Perçages standard pour afficher les perçages standard en bleu. Lorsque cette case est désélectionnée, les faces des perçages standard s'affichent dans la couleur des faces normales.

• Cochez la case Composants légers pour afficher les composants légers. Un menu volant permet en outre de définir la transparence des composants légers.
• Cochez la case Environnement pour obtenir un affichage conforme aux paramètres du volet Apparence.

Pour afficher d'autres outils de l'espace de travail, modifiez les paramètres dans les options générales SpaceClaim.

Vous pouvez également afficher les outils liés au journal en cochant l'option Afficher l'onglet Journal dans les options générales SpaceClaim.

Exemples

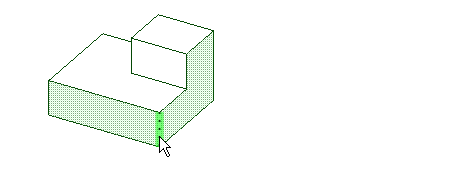

Passer la souris sur une arête avec les entités adjacentes met en surbrillance les faces partagées par l'arête.
