Расширенные параметры

Настройка отображения изменений конструкции в окне Design (Конструктор), отображения инструментов и подсказок, включение фоновой загрузки, изменение языка, настройка инструментов Spin (ВращатьПеремещение по пути вокруг оси. Используйте инструмент Pull (Вытягивание) для вращения граней, ребер или спиралей вокруг оси. Осью может быть прямая линия, ось или ребро. См. «Вычитаемое вращение».), Select (Выбрать) и Undo (Отмена), сброс макета панелей и настройка предупреждения о лицензии.

Настройка расширенных параметров

1. Нажмите SpaceClaim Options (Параметры SpaceClaim) в меню File (Файл) для отображения окна SpaceClaim Options (Параметры SpaceClaim).

2. Нажмите Advanced (Расширенные) на панели навигации слева.

3. Измените параметры на странице.

   Можно нажать Reset all user settings (Сброс всех пользовательских настроек) для возвращения всех настроек обратно в состояние по умолчанию. Может потребоваться перезапустить SpaceClaim.

4. Нажмите OK для сохранения изменений и закройте окно.

При попытке ввести значение, которое находится вне допустимого диапазона, на панели Options (Параметры) или в диалоговом окне [% = General.ProductName%] Options (Параметры [% = General.ProductName%]), рядом с полем появится красный восклицательный знак. Наведите курсор на значок, чтобы увидеть подсказку с допустимыми значениями для параметра.

Общие

Animate changes to view projection (Анимация изменений для просмотра проекции): выберите этот параметр, чтобы отображать анимацию шагов при выборе вида.

Show previous selections with pre-highlight hint (Показать предыдущий выбор с помощью предварительно выделенной подсказки): выберите этот параметр, чтобы выделить последнюю использованную геометрию, которая включает выбранную вершину, ребро или грань. Если снова нажать на инструмент Select (Выбрать), одним щелчком мыши будет выбрана предыдущая выбранная группа.

Auto-extrude/revolve sketches in Section mode (Автоматически экструдировать/вращать эскизы в режиме сечения): выберите этот параметр для автоматической экструзии или вращения в режиме сечения. При создании эскизов в режиме сечения, начинающиеся на существующем ребре, экструдируются и формируют поверхности и закрытые поверхности из твердых тел. Если линия начинается на твердом теле, линия заканчивается автоматически при нажатии на другой точке на твердом теле. Для автоматического вращения эскиз должен быть прикреплен к вращающейся грани.

Maximum undo steps (Максимальное количество отмен): введите количество действий, которые можно будет отменять. Рекомендуется установить для этого значения не менее 50. Для применения изменений необходимо перезапустить SpaceClaim.

Language (Язык): выберите язык в меню. Пользовательский интерфейс и онлайн-справка SpaceClaim отображаются на выбранном языке.

Reset All User Settings (Сбросить все пользовательские настройки): сброс всех изменяемых пользовательских настроек в состояние по умолчанию. Для применения обновленных настроек необходимо перезапустить SpaceClaim.

Export User Settings (Экспорт пользовательских настроек): экспорт файла SpaceClaim user.config (формат XML) для редактирования или импорта в будущем.

Import User Settings (Импорт пользовательских настроек): применение нестандартных, индивидуальных параметров, которые являются уникальными для конкретного пользователя. Для импорта должен быть доступен действительный файл SpaceClaim user.config (формат XML). Расположение файла user.config может отличаться в зависимости от установки SpaceClaim, но, как правило, этот тип файла хранится в локальном каталоге AppData. После обнаружения файлаuser.config, который требуется импортировать, или ввода имени файла user.config в текстовом окне File Name (Имя файла), нажмите Open (Открыть) для импорта файла.

Создание универсального файла пользовательских настроек

1. Создайте переменную среды с именем SpaceClaim_ADMIN_CONFIG. Она должна указывать на полное имя файла, который может находиться в сети, например: [SpaceClaim_ADMIN_CONFIG=\\dell_server\shared\rob\admin.config

2. Начните с создания собственного файла user.config, как описано ниже.

   • Откройте SpaceClaim и перейдите в меню Options (Параметры).

   • Измените настройки по своему выбору.

   • Нажмите кнопку Export User Settings (Экспорт пользовательских настроек) на странице Advanced options (Расширенные параметры).

   • Сохраните как «user.config» или под любым другим именем с расширением «.config».

   • Разместите по адресу, на который указывает переменная среды.

3. Проверьте, что настройки были экспортированы правильно.

   • Закройте SpaceClaim.

   • Найдите файл user.config.

     1. Перейдите по адресу Computer > Local Disk (Компьютер > Локальный диск)

     2. Щелкните панель Path (Путь) в верхней части окна.

     3. Введите: %APPDATA%

     4. Дважды щелкните Local.

     5. Дважды щелкните SpaceClaim

     6. Выберите все папки настроек и удалите их.

4. Откройте новую сессию SpaceClaim и посмотрите на результат применения файла user.config.

Примечания касательно универсального файла настроек

• Можно указать любое имя — «admin.config» является примером.

• Этот файл будет использоваться SpaceClaim вместо локального файла пользовательских настроек.

• Чтобы использовать созданные настройки, обязательно удалите локальные настройки до запуска SpaceClaim. Это необходимо сделать только один раз.

• Возможно, потребуется удалить локальные настройки, чтобы заставить SpaceClaim использовать центральный файл конфигурации в первый раз. Это происходит потому, что SpaceClaim проверяет даты файлов и использует самый новый.

• После первого раза не нужно снова удалять локальные настройки.

• При новой установке на машине с набором переменных среды будут использоваться пользовательские настройки администратора, при этом локальные настройки не будет нужно удалять.

• После указания пользователем центрального файла конфигурации будут сохраняться любые сделанные изменения. Однако настройки во вкладках, ограниченные файлом «panel.config», не могут быть изменены.

Ограничение доступа к определенным пользовательским настройкам

Некоторые вкладки на панели Options SpaceClaim (Параметры SpaceClaim) можно защитить от изменения пользователем. Это выполняется с помощью файла «panel.config», который определяет, какие вкладки необходимо отключить.

Пример файла panel.config находится в следующем каталоге:

C:\Program Files\SpaceClaim \

Этот файл является просто примером для последующей работы и в настоящее время ничего не делает.

В отличие от файла «admin.config», который может иметь любое имя, файл «panel.config» нельзя переименовывать.

Создание нового файла «panel.config»

В этом примере будут отключены параметры «Popular», «Snap» и «File->CATIAДвижок моделирования от компании Dassault Systèmes. Вы можете импортировать и экспортировать файлы CATIA.».

<PanelsToDisable>

<PanelName>Popular</PanelName>

<PanelName>Snap</PanelName>

<PanelName>FileOptions_CATIA</PanelName>

</PanelsToDisable>

Все имена параметров панели перечислены ниже. Используйте их для настройки файла panel.config по своему усмотрению. Поместите файл по тому же адресу, что и admin.config, куда указывает переменная среды.

Popular

Detailing_General

Detailing_SizeAndFormat

Detailing_ModularGrid

Appearance

Snap

Units

SheetMetal

Navigation

Advanced

FileOptions_General

FileOptions_ACISДвижок моделирования от компании Spatial Corporation. Можно импортировать и экспортировать файлы ACIS (.sat и .sab).

FileOptions_AutoCADПрограммное приложение для моделирования и создания чертежей в 2D и 3D от компании Autodesk, Inc. DWGРодной формат чертежей в AutoCAD. Вы можете открывать и вставлять чертежи, детали и сборки. Чертежи можно вставлять как макеты. Вы можете экспортировать детали, сборки, чертежные листы и слайды 3D-разметки. — это родной формат файлов в AutoCAD, DXFФормат обмена чертежами. Формат файлов данных САПР, разработанный компанией Autodesk для обеспечения совместимости между AutoCAD и другими программами. Вы можете открывать и вставлять чертежи, детали и сборки. Чертежи можно вставлять как макеты. Вы можете экспортировать детали, сборки, чертежные листы и слайды 3D-разметки. — это формат обмена файлами, и DWF — это формат для публикации данных САПР.

FileOptions_CATIA

FileOptions_IGES

FileOptions_JTOpen

FileOptions_OBJ

FileOptions_ParasolidЯдро геометрического моделирования Parasolid. Вы можете открывать и вставлять детали и сборки, а также экспортировать детали и сборки.

FileOptions_PDF

FileOptions_ProEngineer

FileOptions_Rhino

FileOptions_SketchUp

FileOptions_STEPСтандарт обмена данными модели изделия (ISOСтандарты Международной организации по стандартизации для архитектурных и инженерных чертежей, в том числе руководства по определению размеров и допусков. Вы можете изменить стиль своих комментариев для соответствия стандартам ISO. См. «ASME», «JISСтандарты Японской ассоциации стандартов для технических чертежей. Вы можете изменить стиль своих комментариев для соответствия стандартам JIS. Стандартные значения JIS совпадают со значениями ISO, однако в JIS используются виды по методу третьего угла, в то время как в ISO используются виды по методу первого угла. См. «ASME», «ISO».». 10303). Определяет методологию описания данных изделия. Протокол STEP можно выбрать при экспорте конструкций.

FileOptions_STL

FileOptions_VRML

SupportFiles

Customize

AddIns

License

Resources

SpaceClaim Labs

Инструмент вытягивания

Выберите Automatic (Автоматически), Add (Добавить), Cut (Вырезать) или No Merge (Не объединять) для задания начального состояния инструмента вытягивания. Параметр Automatic (Автоматически) выбирается по умолчанию.

Animate Full Pull (Анимация полного вытягивания): выберите этот параметр, чтобы отображать анимацию шагов при выборе параметра Full Pull (Полное вытягиваниеПараметр инструмента Pull (Вытягивание) который позволяет выполнить вращение на 360 градусов или к следующей грани, протянуть по всей траектории или выполнить переход через выбранные грани.) для поворота, развертки или смешивания конструкции.

Поведение

Preview before modifying (Просмотреть перед изменением): выберите при необходимости выполнения промежуточных расчетов при изменении твердых тел из меню. Если включен этот параметр, предварительный просмотр изменений отображается в виде грубой каркасной модели, а не обработанной 3D-модели. При работе с очень большими конструкциями каркасный просмотр может быть быстрее, чем проведение расчетов, необходимых для визуализации изменений в виде 3D-модели с затенениями. Выберите:

• Auto (Авто), чтобы позволить SpaceClaim определять, когда делать предварительный просмотр, в зависимости от размера компонента и возможностей видеокарты.

• On (Вкл.), чтобы всегда отображать изменения в виде грубых каркасных предварительных моделей, а не обработанных моделей.

• Off (Выкл.), чтобы всегда показывать обработанную предварительную модель вместо каркасной модели.

Enable geometry convergence (Включить конвергенцию геометрии): выберите этот параметр, если требуется помощь SpaceClaim при совмещении твердых тел, чтобы ребра (например, закругления) сходились идеально. Если этот параметр включен при совмещении твердых тел, SpaceClaim будет отображать индикатор выполнения в процессе конвергенции. Если включен параметр и геометрия ломается во время перетаскивания (с помощью инструмента Pull (Вытягивание)Инструмент, который используется для искажения или деформации геометрических параметров. Используйте инструмент Pull (Вытягивание), чтобы сместить, вытянуть, вращать, изогнуть, наклонить или округлить грани; либо чтобы округлить, скосить или вытянуть ребра. При преобразовании эскиза в 3D вытягивание линии создает поверхность, а вытягивание поверхности создает твердое тело. или Move (Перемещение)Инструмент, который используется для трансформации или вращения геометрических параметров.) за пределы определенной точки, SpaceClaim определит последнее значение, при котором может быть создана геометрия, и задаст его для этой точки. Если параметр выключен (по умолчанию), можно перетаскивать геометрию после ее поломки, когда она исчезает.

Show cross sections in sketch (Показать поперечные сечения на эскизе): выберите этот параметр, чтобы отобразить поперечные сечения твердых тел со штриховкой. Этот параметр можно отключить при работе со сложными поперечными сечениями.

Show coaxial face groups (Показать коаксиальные группы поверхностей): отображение поверхностей, имеющих общую ось, синей штриховкой.

Fill cross section (ЗаполнитьСм. «Fill (Заполнение)» поперечное сечение): управление визуализацией поперечного сечения твердого тела в режиме сечения. Если этот параметр включен, и сечение видно через тело, тело наполняется цветом.

Show arc centers (Показать центры дуг): Выберите этот параметр для отображения маленьких крестиков на сетке эскиза в центре окружностей, эллипсов, многоугольников и дуг.

Offset edges by geodesic calculation (СмещениеРасстояние, на которое перемещается или копируется ребро, сегмент или кривая. ребер по геодезическому расчету): при выборе этого параметра все точки на сдвинутом ребре находятся на одинаковом расстоянии от начального ребра. В приведенных ниже примерах исходное ребро выделено зеленым цветом, обычное смещение показано оранжевым цветом, а геодезическое смещение показано синим цветом.

Top view direction (Направление вида сверху): позволяет изменить вид сверху к Z, Y или X. Эта настройка сохраняется вместе с документом и применяется только к новым документам. Можно изменить эту настройку при импорте изображений из других приложений CAD, которые используют другое направление вверх. Для этого параметра автоматически устанавливается Y при запуске SpaceClaim с лицензией ANSYS, обеспечивая конструкции одинаковую ориентацию в SpaceClaim и ANSYS. Выбирайте X, когда требуется соответствие производственным нормам.

Примеры

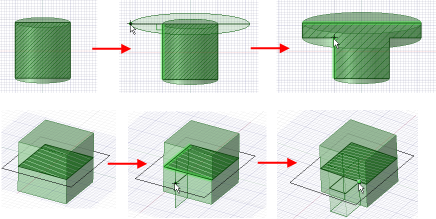

Экструдирование при выполнении эскиза в режиме сечения
