Штрих-коды

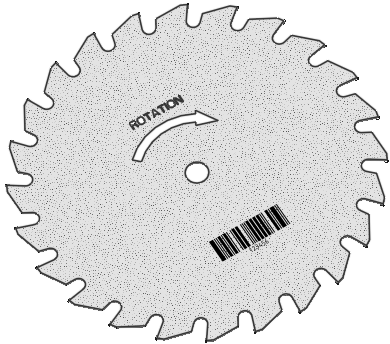

К конструкции, листу чертежа или слайду 3D -разметки можно добавить комментарии со штрих-кодами. Штрих-коды размещаются на плоскостях комментирования и отображаются в дереве структуры. Если в конструкции также имеются примечания, для штрих-кодов и примечаний создается собственная папка в дереве. Штрих-коды могут быть созданы таким же образом, как примечания.

Добавление штрих-кода

1. Выберите инструмент  Barcode (Штрих-код) в группе Annotation (КомментарийИнформация, которую можно добавить к чертежу, например, примечания, размеры, допуски на размеры, метки центра и ведомость материалов.) на вкладке Detail (Подробно)
2. (Дополнительно) Измените параметры отображения
   • Type (Тип): выберите из раскрывающегося списка один из стандартных типов (тип по умолчанию — Code 2 of 5 (Код 2 из 5))
   • Show Text (Показывать текст): флажок, который определяет, нужно показывать текст штрих-кода или нет
3. Размещение штрих-кода на плоскости комментирования
4. Можно продолжить создавать дополнительные штрих-коды или выйти из инструмента

Изменение штрих-кода

Выберите штрих-код и измените любое из следующих свойств

• Type (Тип): выберите из раскрывающегося списка один из многих стандартных типов (тип по умолчанию — Code 2 of 5 (Код 2 из 5))
• Data (Данные): это отображаемый текст (текст по умолчанию — 123456)
• Module Width (Ширина модуля): введите значение для ширины модуля. Это наименьшая ширина и/или длина пустого пространства, штриха или точки в символе штрих-кода.
• Width (Ширина): введите значение для ширины
• Height (Высота): введите значение для высоты
• Show Text (Показывать текст): значение True (Истина) или False (Ложь)

Свойства Module Width (Ширина модуля) и Width (Ширина) связаны. Указание одного из них определяет другое.

Отображение штрих-кода и скрытие плоскости

1. Создайте слой для плоскостей комментирования.

2. Поместите плоскость комментирования на слой.

3. Отключите видимость слоя, который содержит плоскость комментирования.
