Проверка геометрии

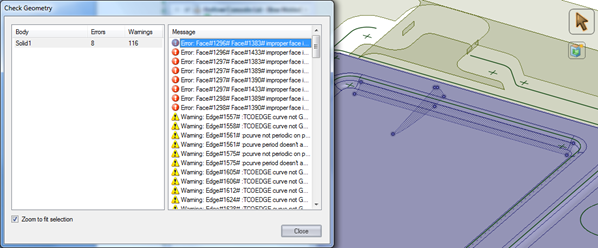

Геометрию твердых тел и поверхностей можно проверять. Геометрия проверяется на наличие всех возможных ошибок ACISДвижок моделирования от компании Spatial Corporation. Можно импортировать и экспортировать файлы ACIS (.sat и .sab).. Выберите ошибки и предупреждения в диалоговом окне, чтобы выделить соответствующую геометрию в окне Design (Конструктор), как показано ниже.

Проверка геометрии объекта

1. Щелкните правой кнопкой мыши твердое тело или поверхность в дереве структуры.

2. Выберите пункт Check Geometry (Проверить геометрию).

   Можно нажать кнопку Stop (Стоп) в строке состояния или нажать клавишу Esc, чтобы отменить операцию, если это необходимо.

   Откроется диалоговое окно, в котором будут перечислены все найденные ошибки и предупреждения.

3. Выберите ошибки и предупреждения в диалоговом окне, чтобы выделить соответствующую геометрию в окне Design (Конструктор).

4. Выберите элемент Zoom to fit selection (Увеличить до размера выбранного элемента), чтобы автоматически увеличить проблемную область в окне Design (Конструктор).

5. Нажмите кнопку Close (Закрыть), когда завершите проверку.
