Проектирование уклонов граней

Вы можете проектировать уклоны граней вокруг плоскости или другой грани, ребра или поверхности с помощью инструмента Pull (Вытягивание)Инструмент, который используется для искажения или деформации геометрических параметров. Используйте инструмент Pull (Вытягивание), чтобы сместить, вытянуть, вращать, изогнуть, наклонить или округлить грани; либо чтобы округлить, скосить или вытянуть ребра. При преобразовании эскиза в 3D вытягивание линии создает поверхность, а вытягивание поверхности создает твердое тело.. При проектировании уклонов меняется угол, под которым размещаются выбранные смежные грани. Например, конструктор шаблонов проектирует уклоны граней, чтобы облегчить изъятие деталей из шаблона.

Проектирование уклона грани

1. (Дополнительно) Вставьте плоскость, вокруг которой нужно спроектировать уклоны граней.

   Это необходимо сделать, если нужно спроектировать уклоны вокруг плоскости, отсутствующей в конструкции в качестве геометрии.

2. Щелкните элемент Pull (Вытягивание) в группе Edit (Редактирование) на вкладке Design (Конструктор). Направляющая инструмента Select (Выбор) в правой части окна Design (Конструктор) должна быть активирована.

3. Выберите одну или смежные грани, для которых нужно спроектировать уклоны.

4. Удерживая нажатой клавишу Alt, щелкните плоскость, грань (включая закругления) или поверхность, вокруг которой выполняется проектирование уклонов. Используя поверхность в качестве нейтральной плоскости, можно выбрать поверхность в дереве структуры.

   Также можно выбрать подходящий параметр инструмента Draft (УклонУголСм. «Скругление» (для внутреннего угла) или «Закругление» (для внешнего угла) или скос на объекте, который способствует удалению шаблона или штампа. Уклон создается при вытягивании одной или нескольких граней вокруг другой грани, которая выбрана осью вращения. При вытягивании можно добавлять или обрезать материал.) , а затем щелкнуть грань или поверхность. ПлоскостьКонструктивная геометрия, состоящая из плоской поверхности. Плоскости можно использовать для эскиза 2D, сечения модели, нейтральной плоскости на эскизе., грань или поверхность, для которой проектируется уклон, отображается синим.

   Совет. Если необходимо выбрать несколько граней или поверхностей для альтернативной ссылки (или после выбора параметра инструмента Draft (Уклон)), удерживайте нажатыми клавиши Ctrl и Alt, выбирая дополнительные ссылки.

   Если выбрать одну петлю ребер, можно создать уклон, задаваемый ребрами. Если выбрать две петли ребер, можно создать разделенный уклон.

5. Щелкните и перетащите в направлении стрелки Pull (Вытягивание), чтобы спроектировать уклоны для выбранных граней.

   Чтобы определить размер уклона, введите угол поворота во время вытягивания и нажмите клавишу ВВОД.





Параметры

В инструменте Pull (Вытягивание) доступны следующие параметры. После выбора ребра или грани для вытягивания выберите эти параметры на панели Options (Параметры) или щелкните правой кнопкой мыши и выберите их на мини-панели инструментов:

• Add (Добавить): выберите параметр Add (Добавить), чтобы только добавить материал. При вытягивании в направлении вычитания никаких изменений не произойдет. Можно совмещать этот параметр с другими параметрами вытягивания.

•  Cut (Вырезать): выберите параметр Cut (Вырезать), чтобы только удалить материал. При вытягивании в направлении добавления никаких изменений не произойдет. Можно совмещать этот параметр с другими параметрами вытягивания.

•  No merge (Без слияния): вытягивание без слияния с другими объектами, даже если вытягиваемый объект пересекается с существующим объектом.

•  Up to (До): элемент вытягивается таким образом, что он стыкуется с поверхностью выбранного тела, или вытягивается до плоскости посредством выбора. Этот параметр доступен на мини-панели инструментов. Он аналогичен направляющей инструмента Up To (До).

•  Draft both sides (Уклон для обеих сторон): выберите этот параметр, чтобы повернуть грань на противоположную сторону контрольной, а также выбранной грани.

Примеры

Проектирование уклона для грани вокруг закругления.

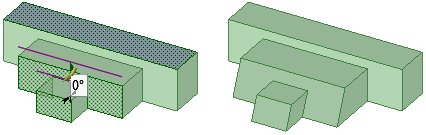

Проектирование уклонов для несмежных граней.

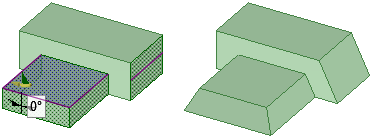

Проектирование уклонов вокруг плоскости, которая не касается граней, для которых задаются уклоны.

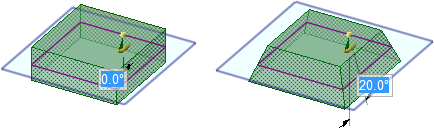

Проектирование уклонов для граней вокруг плоскости. Грани с заданными уклонами вращаются вокруг грани или плоскости, выбранных в качестве плоскости уклона.

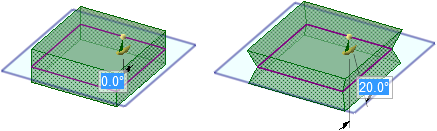

Проектирование уклонов для обеих сторон вокруг плоскости.

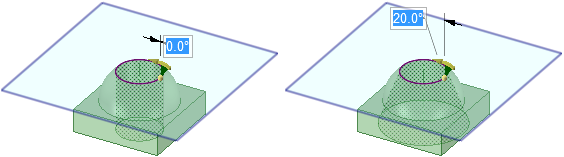

Проектирование уклона для грани, при котором в качестве плоскости уклона необходимо выбрать плоскость. Инструкции по созданию плоскости см. в разделе Вставка плоскости.

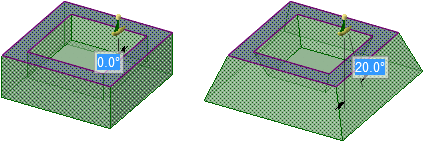

Проектирование уклонов для смещенных граней (внутренней и наружной) твердого тела с оболочкой.

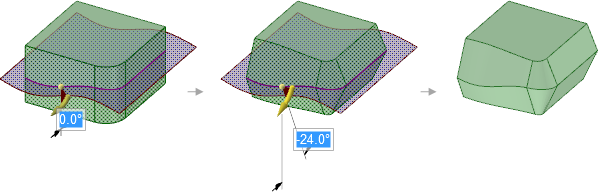

Проектирование уклона вокруг поверхности сплайна с выбранным параметром Draft both sides (Уклон для обеих сторон)

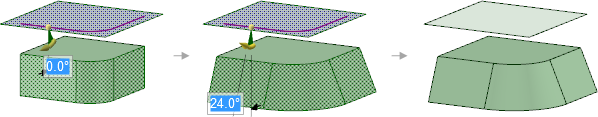

Проектирование уклонов для набора поверхностей вокруг плоскостной поверхности, не прикрепленной к твердому телу
