Расширение или экструдирование ребер поверхности

Онлайн-справка SpaceClaim

Вы находитесь здесь:Конструирование > Редактирование > Вытягивание > Расширение или экструдирование ребер поверхности

Смещение и экструдирование граней

Можно расширить или экструдировать ребра любой поверхности с помощью инструмента Pull (Вытягивание) Closed . Когда расширяется ребро, при вытягивании соседние грани расширяются без создания ребра. Экструдирование ребра приводит к созданию ребер.

Расширение или экструдирование ребра поверхности

Щелкните элемент Pull (Вытягивание) в группе Edit (Редактирование) на вкладке Design (Конструктор). Направляющая инструмента Select (Выбор) в правой части окна Design (Конструктор) должна быть активирована.
Выберите внешнее ребро поверхности.

Чтобы выбрать несколько ребер, щелкайте их, удерживая нажатой клавишу Ctrl.
Щелкните стрелку вытягивания, ориентированную вдоль поверхности, чтобы расширить ребро. Нажмите клавишу Tab или щелкните другую стрелку вытягивания, чтобы экструдировать ребро в другом направлении.
(Дополнительно) Удерживая нажатой клавишу Ctrl, щелкните вершину одного или обоих соседних ребер, чтобы проигнорировать их влияние.
Перетащите в направлении, указанном стрелкой вытягивания, чтобы расширить ребро или создать поверхность, перпендикулярную старому ребру.

Если нужная стрелка вытягивания не выделена, нажмите клавишу Tab или нажмите на нужную стрелку вытягивания.

Естественное направление ребра поверхности находится в ее плоскости.

Можно использовать направляющую инструмента Up To (До), чтобы вытянуть линейное ребро до грани, поверхности, ребра или точки. Если грань или поверхность не пересекают ребро, которое вытягивается, ребро будет вытянуто параллельно выбранному объекту.

Чтобы определить размер расширения, введите расстояние, на которое нужно расширить поверхность во время вытягивания, и нажмите клавишу ВВОД.

Параметры

В инструменте Pull (Вытягивание) доступны следующие параметры. После выбора ребра или грани для вытягивания выберите эти параметры на панели Options (Параметры) или щелкните правой кнопкой мыши и выберите их на мини-панели инструментов:

Add (Добавить)	Выберите параметр Add (Добавить), чтобы только добавить материал. При вытягивании в направлении вычитания никаких изменений не произойдет. Можно совмещать этот параметр с другими параметрами вытягивания.
Cut (Вырезать)	Выберите параметр Cut (Вырезать), чтобы только удалить материал. При вытягивании в направлении добавления никаких изменений не произойдет. Можно совмещать этот параметр с другими параметрами вытягивания.
No Merge (Не объединять)	Вытягивание без слияния с другими объектами, даже если вытягиваемый объект пересекается с существующим объектом.
Full Pull (Полное вытягивание)	Расширение грани или ребра до ближайшей грани. Этот параметр работает так же, как и направляющая инструмента Up To (До), за исключением того, что грань, до которой будет осуществляться вытягивание, не выбирается. Если этот параметр используется для вращения или протягивания, щелкните его, чтобы выполнить вращение на 360 градусов или к следующей грани, протянуть по всей траектории или выполнить переход через выбранные грани.
Pull Both Sides (Вытянуть обе стороны)	Выберите одно отдельное ребро, вдавленное ребро или поверхность, затем щелкните этот параметр, чтобы вытянуть обе стороны ребра или поверхности одновременно.
Ruler (Линейка)	Выберите этот параметр, а затем нажмите для соединения линейки, ориентированной вдоль оси вытягивания, с ребром или гранью якоря. Линейку можно использовать для определения размера вытягивания. Для успешного создания размера посредством линейки должно быть указано направление. Нажмите клавишу Esc для отмены размера линейки.
Up to (До)	Элемент вытягивается таким образом, что он стыкуется с поверхностью выбранного тела, или вытягивается до плоскости посредством выбора. Этот параметр доступен на мини-панели инструментов. Он аналогичен направляющей инструмента Up To (До).
Extrude Edge (Экструдировать ребро)	При вытягивании ребра выберите этот параметр для экструзии ребра на поверхность.
Copy Edge (Копировать ребро)	При вытягивании ребра выберите этот параметр для создания копии ребра.
Pivot Edge (Повернуть ребро)	При вытягивании ребра выберите этот параметр для поворота ребра вдоль выбранной стрелки вытягивания.

Примеры

При вытягивании ребра поверхности до другого ребра образуется твердое тело, если ребро закрывает тело

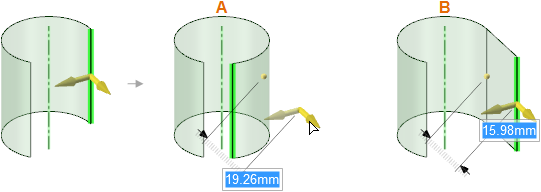

При вытягивании ребра цилиндрической поверхности поверхность расширяется вдоль цилиндрического пути (A), если вы удерживать нажатой клавишу Ctrl (B).

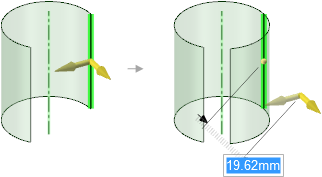

При вытягивании ребра цилиндрической поверхности с выбранным параметром No Merge (Не объединять) создается ребро.

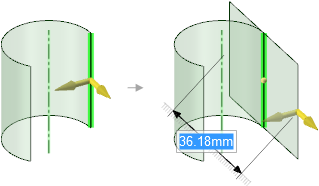

Если вытянуть ребро цилиндрической поверхности, выбрав параметр Both Sides (Обе стороны) и удерживая нажатой клавишу Ctrl, будет создана поверхность, касающаяся цилиндра и расширяющаяся в обоих направлениях от ребра.

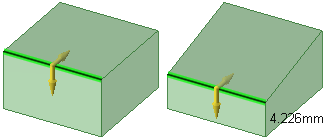

Вытягивание ребра с помощью параметра Pivot Edge (Повернуть ребро)

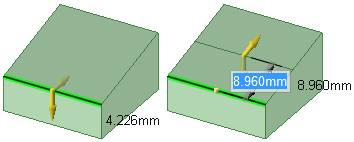

Вытягивание ребра с помощью параметра Copy Edge (Копировать ребро)
