Линейный размер можно сохранить в качестве управляющего на панели Groups (Группы). При щелчке по управляющему размеру, созданному с помощью инструмента Move (Перемещение)Инструмент, который используется для трансформации или вращения геометрических параметров., этот инструмент автоматически активируется. Процесс изменения размера похож на процесс перемещения объекта. При изменении значения размера перемещаются его точки, ребра, грани или оси.

Добавление управляющего размера с помощью инструмента Move (Перемещение)

1. Щелкните Move (Перемещение) в группе Edit (Редактирование) на вкладке Design (Конструктор).

2. Выберите грани размера для перемещения в случае его изменения.

3. Щелкните ось направления или поворота на маркере перемещения.

4. Щелкните Ruler (Линейка) на панели Options (Параметры) или мини-панели инструментов.

5. Выберите грань, ребро или точку, по которым следует определить размеры выбранных граней.

6. Щелкните Create Group (Создать группу) на панели Groups (ГруппыНабор объектов, которые отображаются на вкладке Groups (Группы). Группу можно создать из любого набора выбранных объектов. В группе хранится такая информация как выделение, Alt+выделение, перемещение якоря, ось и линейные размеры.).

Примеры

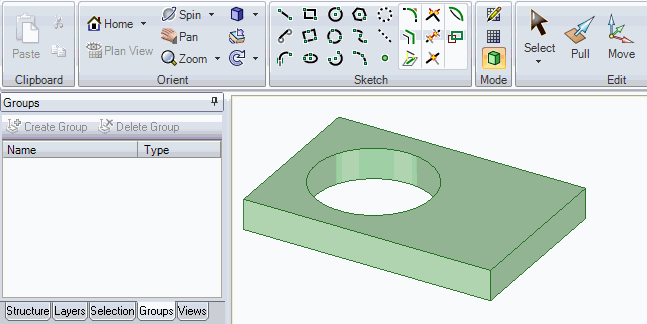

На видеозаписи показано, как создать размеры для радиуса и расстояния смещения. Процесс изменения размера похож на процесс перемещения грани. Цилиндрическая и плоскостная грани перемещаются при изменении их сохраненных размеров.
