Отображение измерений

Инструмент Measure (Измерение)Инструменты для отображения свойств измерения для ребер, граней и твердых тел в конструкции. позволяет отобразить измерения ребер и граней конструкции. Любые значения, отображаемые на экране, автоматически копируются в буфер обмена и могут быть вставлены в другой документ.

Инструмент Measure (Измерение) доступен на ленте, а также в инструментах Pull (Вытягивание) и Move (Перемещение). Значения измерений можно выбрать, только когда этот инструмент запущен во время вытягивания или перемещения.

Единицы измерения можно выбрать в разделе Units options (Параметры единиц измерения) в SpaceClaim. В параметрах инструмента Measure (Измерение) можно также изменить значения Precision (Точность) и Angular Precision (Точность угловых измерений).

По умолчанию отображаются исходные координаты документа. В качестве объектов-ориентиров можно выбрать исходные координаты или их оси, удерживая нажатой клавишу Alt. После этого отобразится расстояние в этом направлении (или всех трех).

Если выбрать исходные координаты, удерживая нажатой клавишу Alt, вы сможете предварительно просмотреть расстояние X, Y и Z от исходных координат. Это расстояние меняется при наведении указателя мыши на объекты в окне Design (Конструктор). Если выбрать любую плоскость, удерживая нажатой клавишу Alt, в режиме предварительного просмотра отобразится расстояние от точки под указателем мыши до плоскости. Если выбрать линию или ось, удерживая нажатой клавишу Alt, в режиме предварительного просмотра отобразится расстояние от точки под указателем мыши до линии. Щелкните объект, чтобы задать размеры в поле результатов.

При выборе исходных координат для результатов отображаются отрицательные значения. Измерение выполняется в отрицательном направлении по отношению к одной или нескольким осям.

Просмотр измерения

1. Щелкните Measure (Измерение) в группе Inspect (Осмотр) на вкладке Measure (Измерение) .

   Наведите указатель мыши на конструкцию для предварительного просмотра граней и ребер, подлежащих измерению.

2. Выберите точки, кривые, ребра или грани, для которых нужно отобразить информацию об измерениях.

   Удерживая нажатой клавишу Ctrl, выберете несколько объектов, чтобы отобразить для них измерения, при необходимости переключаясь между ними. Значение Min. distance between objects (Минимальное расстояние между объектами) отображает точное измерение минимального расстояния между выбранными объектами.

   Если выбрать несколько граней, отобразится их общая площадь.

   Трижды щелкните тело, чтобы отобразить общую площадь его поверхности.

3. (Дополнительно) Удерживая нажатой клавишу Alt, выберите объект-ориентир.

   Ориентиром может быть точка, кривая, ребро, грань, плоскость, ось или исходная точка.

   Можно измерить ось объекта исходной точки.

4. (Дополнительно) Наведите указатель мыши на значение измерения, чтобы отобразить значок копирования. Скопируйте значение в буфер обмена для вставки в примечания и других действий.

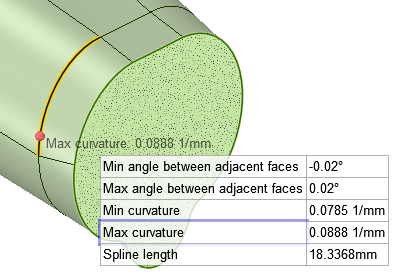

   Если вы измеряете ребра и кривые, при наведении указателя мыши на результат в геометрии выделяются расположения с минимальной и максимальной кривизной, как показано ниже.





Выберите тело сетки в инструменте Measure (Измерение), чтобы отобразить общую площадь поверхности тела.

Группы флагов

ГруппыНабор объектов, которые отображаются на вкладке Groups (Группы). Группу можно создать из любого набора выбранных объектов. В группе хранится такая информация как выделение, Alt+выделение, перемещение якоря, ось и линейные размеры. флагов захватывают измерения и предотвращают внесение ненужных изменений в модель.

Создание группы флагов:

1. Измерьте геометрию, которую не следует изменять
2. Наведите курсор на измерение.
3. Щелкните значок группы флагов возле измерения.
4. Откройте панель Groups (Группы) и посмотрите, создана ли группа флагов.

На панели Groups (Группы) группа показана с помощью значка Locked (Заблокировано), который означает, что объект защищен от изменений. Значение измерения также указывается.

Создание группы флагов из размерного комментария:

1. Щелкните по размерному комментарию.
2. Щелкните значок блокировки возле измерения.
3. Откройте панель Groups (Группы) и посмотрите, создана ли группа флагов.

Пример группы флагов:

В данном примере демонстрируется функция Flag Group (Группа флагов) на основе простого блока.

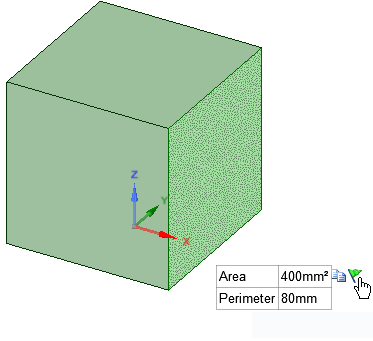

Область правой грани добавляется в группу флагов.

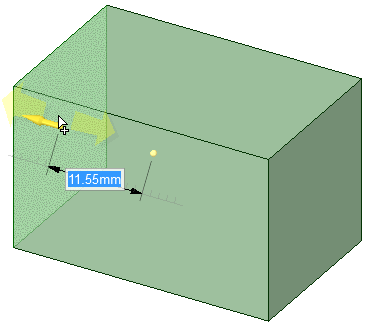

Изменения можно вносить обычным способом. Они НЕ затронут правую грань.

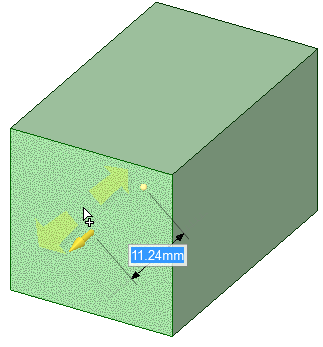

В данном случае выполняется операция вытягивания, которая приводит к изменению правой грани.

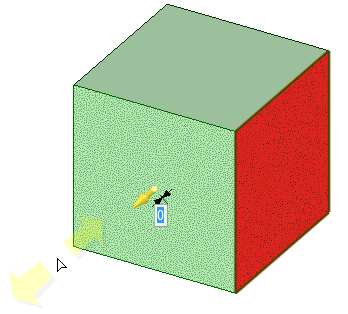

Поскольку включена группа флагов, модель возвращается в исходное состояние, а правая грань начинает мигать красным цветом и отображается сообщение с предупреждением.
Группу флагов можно разблокировать, щелкнув по ней правой кнопкой мыши на панели Groups (Группы) и выбрав Unlock (Разблокировать). После разблокирование значок изменяется, показывая, что объект разблокирован и может быть изменен.   На данном этапе значение измерения является также текущим значением, что отображается в списке на панели Groups (Группы).

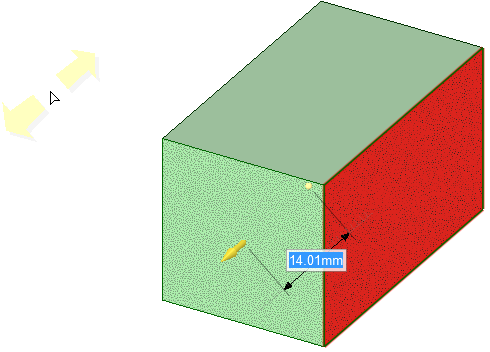

После разблокирования группы правую грань можно изменять. ГраньСторона или другая поверхность твердого тела. К примерам относятся: внутренняя поверхность отверстия или шесть сторон прямоугольного твердого тела. См. «Поверхность». по-прежнему мигает красным цветом, и отображается уведомление о новом измерении. Значок изменяется, обозначая, что исходное значение измерения изменилось. Чтобы сделать это новое значение значением измерения, щелкните правой кнопкой мыши по группе на панели Groups (Группы) и выберите Reset (Сбросить). В этом случае значение измерения и текущее значение станут одинаковыми, а значок группы изменится, указывая, что группа все еще разблокирован. Чтобы заблокировать группу с этим новым значением, щелкните по ней правой кнопкой мыши и выберите пункт Lock (Заблокировать).



Если в результате внесения изменений измеренный объект группы флагов исчезнет, данная группа будет удалена. Вернуть ее можно с помощью кнопки Undo (Отмена).

Направляющие инструментов

Приведенные ниже направляющие инструментов помогают при выполнении процесса. Используйте клавишу Tab для их циклической прокрутки. Как только переключится направляющая инструмента, курсор может измениться, отражая активную направляющую.

Примеры

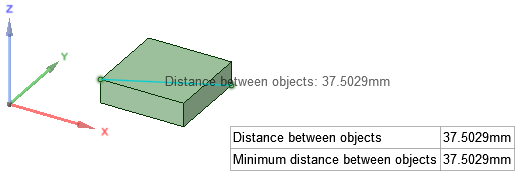

Измерение между двумя точками.

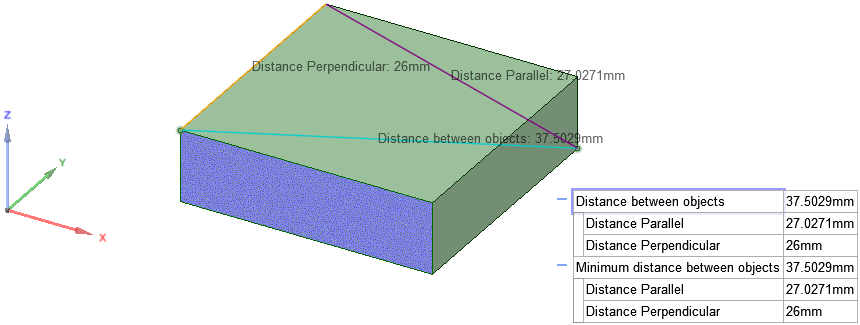

Измерение между двумя точками с контрольной гранью, выбранной с помощью клавиши Alt, при котором к измерению добавляется проецируемое расстояние.

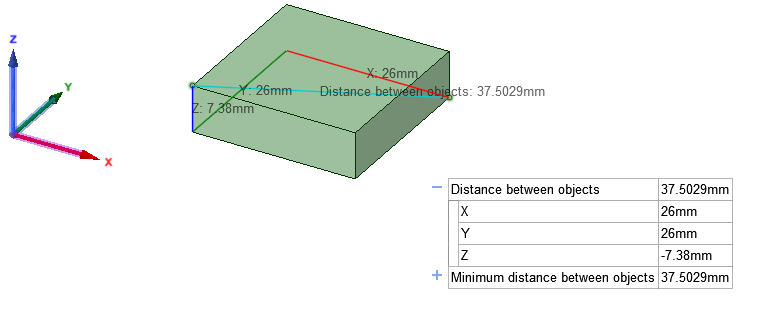

Измерение между двумя точками с исходной точкой-ориентиром, выбранной с помощью клавиши, при котором отображаются значения расстояния X, Y и Z.

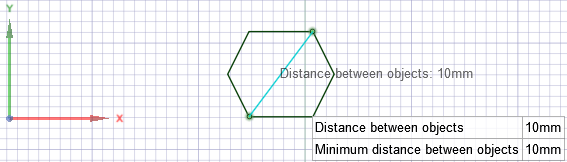

Измерение расстояния между двумя точками эскиза

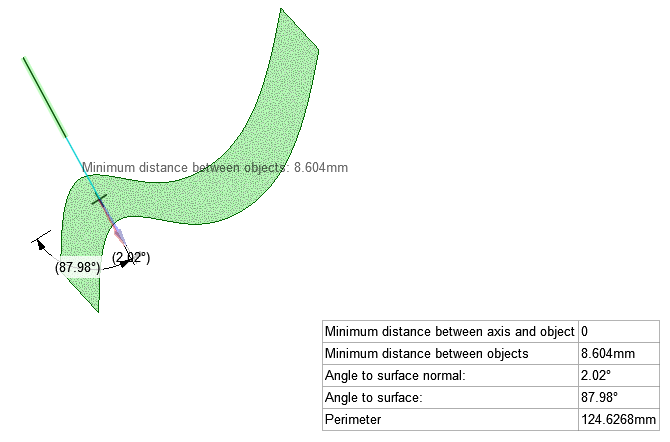

Измерение угла между кривой эскиза и гранью. КриваяВ 3D любая линия в пространстве. эскиза удлиняется, пока не пересечет грань. Angle to surface normal (УголСм. «Скругление» (для внутреннего угла) или «Закругление» (для внешнего угла) к нормалю к поверхности) — угол между расширенной кривой и линией, перпендикулярной к поверхности в точке пересечения. Angle to surface (Угол к поверхности) — угол между расширенной кривой и плоскостью, касающейся поверхности в точке пересечения.
