Виды

Можно изменить сочетания клавиш быстрого доступа для стандартных видов и создать собственные настраиваемые виды, чтобы сохранить настройки для ориентации и видимости объектов.

При перемещении видов, созданных пользователем, автоматическое масштабирование не поддерживается.

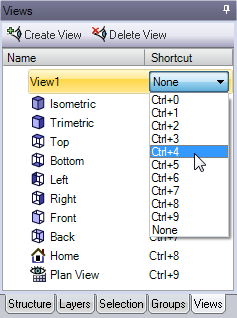

Изменение клавиш быстрого доступа для видов

1. Перейдите на вкладку View (ВидНастройки ориентации, которые можно применить к конструкции, в том числе вращения, панорамирования и масштабирования. Можно изменять эти настройки по отдельности или же применить один из следующих предварительно настроенных видов: Trimetric (Триметрия), Isometric (Изометрия), Top (Сверху), Bottom (Снизу), Front (Спереди), Back (Сзади), Right (Справа), Left (Слева). Также можно выбрать Snap View (Вид привязки) и щелкнуть грань, чтобы просмотреть ее спереди.) на панели Structure (Структура).

2. Выберите сочетание клавиш быстрого доступа в раскрывающемся списке Shortcut (Быстрый доступ) для вида, который нужно изменить.

Добавление настраиваемого вида

1. Расположите вид в окне Design (Конструктор) так, как вы хотите его сохранить.

2. Перейдите на вкладку View (Вид) на панели Structure (Структура).

3. Щелкните Create View (Создать вид) в верхней части панели.

4. Выберите необходимые параметры из указанных ниже:

   • Name (Имя): введите уникальное имя вида. Имя появится в дереве структуры.

   • Shortcut (Быстрый доступ): выберите сочетание клавиш в раскрывающемся списке.

   • Orientation (Ориентация): укажите, нужно ли сохранить в виде текущую ориентацию.

   • Object visibility (Видимость объектов): укажите, нужно ли сохранить в виде настройки видимости объектов в текущем виде. После применения вида не будут отображаться объекты, скрытые во время его создания. Настройки видимости применяются ко всем типам геометрии, плоскостей и кривых.

   • Visibility behavior for new objects (Настройки видимости для новых объектов): выберите настройки видимости, которые нужно применить к объектам, образованным после создания вида.

     • Leave Unchanged (Оставить без изменений): после применения вида для новых объектов сохраняются текущие настройки видимости.

     • Visible (Видимые): новые объекты будут видимы после применения вида.

     • Hidden (Скрытые): новые объекты будут скрыты после применения вида.

5. Нажмите кнопку OK.

   Настраиваемый вид будет добавлен в меню инструмента View (Вид).

Применение настраиваемого вида

Вы можете изменить текущий вид на настраиваемый, выполнив следующие действия:

• Перейдите на вкладку View (Вид) на панели Structure (Структура), щелкните вид правой кнопкой мыши и выберите команду Apply view (Применить вид) в контекстном меню.
• Нажмите клавишу быстрого доступа (если она назначена).
• Выберите вид в меню инструмента View (Вид) в группе ленты Orient (Ориентация).

Замена настраиваемого вида

1. Расположите вид в окне Design (Конструктор) так, как вы хотите его сохранить.

2. Перейдите на вкладку View (Вид) на панели Structure (Структура).

3. Щелкните правой кнопкой мыши настраиваемый вид, который нужно заменить, и выберите команду Replace (Заменить) в контекстном меню.

   Настраиваемый вид будет заменен на текущий вид.

Переименование настраиваемого вида

1. Перейдите на вкладку View (Вид) на панели Structure (Структура).

2. Щелкните правой кнопкой мыши настраиваемый вид, который нужно переименовать, и выберите команду Rename (Переименовать) в контекстном меню.

3. Введите новое имя вида.

Редактирование свойств настраиваемого вида

1. Перейдите на вкладку View (Вид) на панели Structure (Структура).

2. Щелкните правой кнопкой мыши настраиваемый вид, который нужно отредактировать, и выберите пункт Properties (Свойства) в контекстном меню.

3. Отредактируйте свойства вида.

Удаление настраиваемого вида



1. Перейдите на вкладку View (Вид) на панели Structure (Структура).

2. Выберите вид, который нужно удалить.

3. Щелкните Delete View (Удалить вид) в верхней части панели.

   Стандартные виды удалить невозможно.
