Перекрытие граней

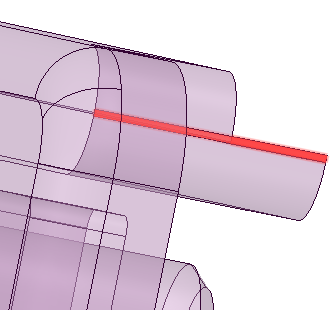

Инструмент Overlapping Faces (Перекрытие граней) помогает обнаружить перекрывающиеся грани. На примере ниже показана модель импортированной поверхности. Нижняя грань выходит за точку касания верхней грани.





Перекрытие граней

Поиск перекрывающихся граней

  1. Откройте модель, которую необходимо проверить.

  2. Щелкните Overlap Faces (Перекрывающиеся грани) в группе Detect (Обнаружение) на вкладке Prepare (Подготовка).
  3. Будут выделены все перекрывающиеся грани.
