Точки сварки

Инструмент Spot Weld (Точечная сварка) создает точки на двух гранях, которые представляют собой точки сварки. Каждое место сварки состоит из двух точек: по одной на каждой из граней, которые будут сварены друг с другом. Каждая точка должна располагаться на грани или ребре. Для экспорта в ANSYS все точки должны находиться на разных частях тела или поверхности.

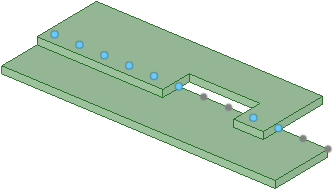

Когда точки сварки находятся на другом теле, набор не включает точки, чьи пары располагаются в пределах того же тела, как показано ниже. Точки сварки в наборе, у которых есть пары, обозначены синим цветом, а те, у которых нет пар, — серым цветом.

Места точечной сварки обновляются по мере внесения изменений в направляющие ребра или основные грани.

• В случае исчезновения направляющего ребра все точки, созданные на нем, удаляются.

• Если парная поверхность выйдет за пределы поискового диапазона точки сварки, парная связь с этой поверхностью исчезнет.

• Если парная поверхность вернется в поисковый диапазон, парные точки вернутся на место.

• Если не все точки на основной поверхности имеют пару, место сварки обозначено в дереве Structure (Структура) символом ошибки, указывающим на его недействительность.

РазмерыЗначения или выражения, которые вводятся для точного управления во время создания или изменения конструкции. Можно проставить размер для каждого элемента от линий на эскизе до граней твердых тел. См. «Ординатные размеры», «Прогрессивные размеры», «Линейные размеры». схем размещения точек сварки отображаются в окне Design (Конструктор). Эти размеры выглядят так же, как и размеры других шаблонов.

Экспорт в ANSYS

Заданные для конструкции места точечной сварки можно экспортировать в ANSYS. ANSYS Design Modeler и ANSYS Workbench распознают точки сварки со следующими ограничениями:

• Только те точки, у которых есть пары, могут использоваться для моделирования.

• Точки сварки можно расположить между многотельными деталями, если два соответствующих тела принадлежат разным деталям. Места точечной сварки между телами, принадлежащими одной и той же детали, не переносятся в моделирование.

• Сварные швы можно свести вместе путем расположения точек сварки на направляющем ребре со смещением, равным нулю, если на обеих сторонах основной грани нет стыкуемых граней.

• SpaceClaim поддерживает места сварки, состоящие из более чем двух точек (при сварке более двух компонентов в одном и том же месте), но Simulation (Среда модулирования) их не поддерживает, игнорируя любые точки сварки, поступившие после первых двух.

  Если сварочный стык в SpaceClaim содержит место сварки, состоящее из более чем двух точек, цепочка пар сварных точек переносится в Simulation (Среда модулирования) в виде отдельных мест сварки, и каждое из мест сварки с двумя точками представлено отдельным пунктом в узле Connections (Соединения). Например, если одно и то же место точечной сварки в SpaceClaim соединяет детали A-B-C-D, оно переносится в виде трех отдельных пар сварных точек: A-B, B-C и C-D.

Определение точек сварки

1. Щелкните Spot Weld (Точечная сварка) в группе Analysis (Анализ) на вкладке Prepare (Подготовка).

2. Выберите основную грань.

   Это та грань или грани, на которых будут определены точки сварки. Следует выбрать одну грань или цепочку соприкасающихся граней.

3. Щелкните направляющую инструмента Select guiding edges (Выбрать направляющие ребра) и выберите ребро.

   Это то ребро, вдоль которого будут определены точки сварки. Инструмент ищет стыкуемые ребра в следующих направлениях:

   1. НормальВектор, перпендикулярный плоской поверхности в выбранной точке. В случае неплоской поверхности — вектор, перпендикулярный плоскости, касающейся поверхности в выбранной точке. к поверхности.

   2. В противоположном направлении от нормали к поверхности.

   3. Если пара не найдена ни в одном из этих направлений, поиск осуществляется перпендикулярно нормали к поверхности и краевой касательной.

   Для выбора цепочки ребер нажмите клавишу Ctrl и дважды щелкните левой кнопкой мыши.

4. (Дополнительно) Чтобы задать другую стыкуемую грань, щелкните направляющую инструмента Select mating faces (Выбрать стыкуемые грани) и выберите грань.

   Можно выбрать более одной грани. После щелчка по стыкуемой грани все ранее выбранные грани будут удалены, а при удерживании нажатой клавиши Ctrl будет добавлена новая грань.

5. Задайте следующие параметры:

   • Start offset (СмещениеРасстояние, на которое перемещается или копируется ребро, сегмент или кривая. от начала): расстояние между точками сварки и началом направляющего ребра.

   • Edge offset (Смещение от ребра): расстояние между точками сварки и направляющим ребром.

   • End offset (Смещение от конца): расстояние между точками сварки и концом направляющего ребра.

   • Number of points (Количество точек): количество точек сварки, которое нужно определить для каждой цепочки ребер.

   • Increment (Прирост): расстояние между точками сварки.

     Можно указать либо количество точек, либо шаг приращения. Использоваться будет последнее введенное значение. Например, при изменении количества точек шаг приращения будет автоматически обновлен. Если впоследствии будет изменено значение шага приращения, количество точек также изменится.

   • Search range (Поисковый диапазон): расстояние от направляющего края, в пределах которого выполняется поиск стыкуемых граней.

6. Щелкните направляющую инструмента Create spot weld (Создать место точечной сварки) для определения мест сварки.

Повторное обнаружение стыкуемых граней

1. Щелкните грань с точками сварки правой кнопкой мыши.

2. Выберите Redetect Mating Faces (Повторно обнаружить стыкуемые грани).

   Точки сварки будут размещены на любых новых гранях поблизости.

Направляющие инструментов

Приведенные ниже направляющие инструментов помогают при выполнении процесса. Используйте клавишу Tab для их циклической прокрутки. Как только переключится направляющая инструмента, курсор может измениться, отражая активную направляющую.

Параметры

На панели Options (Параметры) доступны следующие параметры:

Пример

Места точечной сварки, пересекающие несколько соседних сварных деталей
